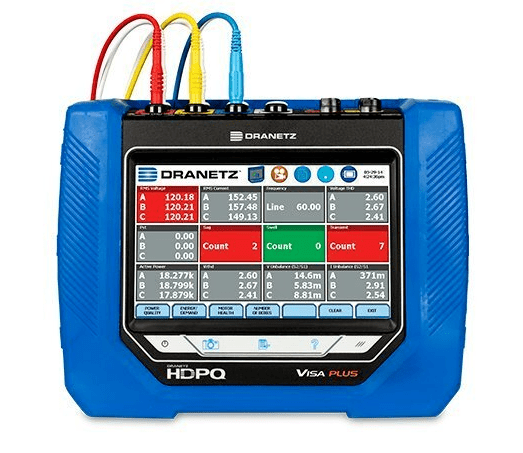

HDPQ系列便攜式電能質量分析儀是德國GMC-I集團美國電力士公司生產的一款高性價比便攜式電能質量分析儀，A級精度，中文操作界面，滿足大部分應用場景的電能質量測試任務。

電能質量測試分析儀功能介紹

☆ 檢測和記錄電壓暫降/跌落、驟升、中斷、瞬變、諧波、閃爍、RVC和更多指標是否符合和超過行業標準

☆ IEC61000-4-30第三版A級電能質量標準（證書）—來自聲譽制造商的可靠測量

☆ 電能質量、需求和能源分析-完成電力監測調查

☆ 測量、記錄、觸發功率參數，如V、I、W、VA、VAR、PF、需求、能源等

☆ 7英寸彩色，觸摸式液晶顯示屏

☆ 彩色電纜和連接器面板-安全、方便和易于使用

☆ Dran-View7軟件-功能強大的數據分析、報告和遠程控制

☆ 遠程控制和數據下載用的以太網通信接口--安全和高效

☆ 測試50/60Hz和16/25Hz頻率信號

☆ 也可提供帶相位電源的IP65機柜型-參見Dranetz HDPQ VisaSP

☆ 出廠保修期為3年

☆ 在我們的ISO9001：2015認證工廠制造

HDPQ系列便攜式電能質量分析儀通過使用一系列符合標準的和可定制的操作模式，同時捕獲和顯示數千個參數。獨特的測量能力包括通過峰值、波形、均方根差分觸發方法捕獲中低頻瞬態。應用場景包括通用電能質量、需求量和能量監測、電容器評估、諧波和非正弦波形故障排除等。

HDPQ系列便攜式電能質量監測儀使用戶可以通過任何智能手機、平板電腦、移動電腦、筆記本電腦以及傳統筆記本電腦和筆記本電腦遠程查看數據和更改設置。只要連接儀器，關閉機柜到“安全”環境，使用VNC接口和Dran-View7軟件，或者通過以太網使用我們DranetzAppleHDPQ或安卓應用程序，從任何地方連接儀器進行遠程控制。

高美三相電能質量測試儀標準

電能質量
IEC61000-4-30A類產品第三版
IEEE1159：2009

電功率
IEEE1459：2000

諧波測試
IEC61000-4-7第1類：版本2（2008）
IEEE519：2014

電壓測試
IEC61000-4-15：版本2（2010）
IEEE1453：2011年

合規性/測試
En50160：2010

計算出的參數

功率/能源，1s采樣
實功率(W)-P：滿足0.2S要求，取決于于探頭量程

表觀功率(VA)—S：滿足0.2S要求，取決于于探頭量程

無功功率—Q：滿足0.2S要求，取決于于探頭量程

功率因數（W/VA）-“true”-1到0到1
位移PF-1到0到1
需求量(W)：滿足0.2S要求，取決于于探頭量程

能量(Wh)：滿足0.2S要求，取決于于探頭量程

便攜式電能質量分析儀產品應用

☆ 電能質量調查和診斷

☆ 變電站監測

☆ 能源管理和負荷調查

☆ 數據日志記錄

☆ 諧波分析

☆ 合規性測試

☆ 閃變測試

☆ 新能源生產-太陽能、風電池板串、電池、逆變器、電力互聯

☆ 電容器測試
