便攜式電能質量和能耗監控分析儀LINAX PQ5000 MOBILE產品簡介：

能源消耗來自電網，對于電網電能的質量，可用性，容量的需求根據用戶而異，因此電網公司和用戶需要以合約的形式達成共識，這樣保障用戶側的 電力設備無故障運行的同時，不能對 電網的其他用戶造成沖擊。

利用我們?nèi)碌?nbsp;LINAX PQ5000-Mobile 電能質量分析儀，可以從用戶側驗證電能質量的供應狀況。

這個測量解決方案支持由配置管理器提供多達20個可存儲設備設置活動（在同一位置重復測量)，可以提供用于連接移動設備的WLAN接入點，并提供所有數據通過設備自己的網站進行評估。為了能夠在測量地點驗證電能質量，測量的持續時間至少為7天。

電能質量在線監測系統監控功能和優勢：

統計評估（供電質量） 依據標準 EN50160,

IEC61000-2-2/2-4/2-12,  GB/T,  IEEE519,

或工廠內部限值要求對于電能質量進行評估

? 確保用電負載無故障運行

? 是否滿足供電協議的約定?

記錄事件（供電的可用性）

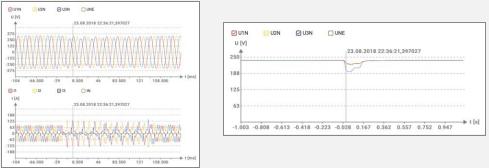

偵測電壓事件（電壓暫降，中斷， 驟升，瞬變和脈沖）

? 發現故障點并修復

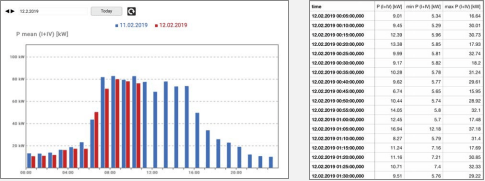

能源流動

獲取負載狀態信息，短時峰值及電 量顯示數據

? 通過能源管理節省電費

便攜式電能質量分析儀操作和評估：

無需軟件進行參數設定或評估測試結果，設備的WEB接口直接連接WEB頁面， 提供所有需要的設定和評估功能，這可以通過手機，筆記本，平板電腦連接LAN 或WLAN實現.

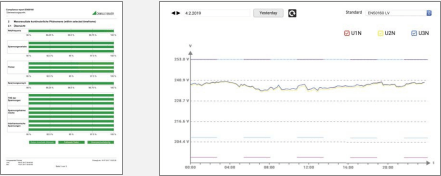

?  測試數據的可視化

? LAN + WLAN網絡的狀態欄，報警和記錄

? 服務功能

?  滿足標準格式的電能質量報告

?  完整的儀器參數設定

? 支持測試模板保存 (高達20 套設置模板)

? CSV格式數據導出 (負載狀況,波形, 時間列表)

電能質量在線監測系統技術參數：

☆ 輸入正常電壓：57.7 … 400 VLN, 100 … 693 VLL

☆ Z大電壓：  520 VLN, 900 VLL (sinusoidal)

                      520 VLN, 900 VLL permanent

☆ 過載能力：800 VLN, 1386 VLL, 10x1 s, interval 10 s

☆ 正常頻率：42…50…58 Hz, 50.5 … 60 …69.5 Hz

☆ 羅氏線圈：2000 A

☆ 電流鉗：10 A , 100 A or 1000 A

☆ 接口：ETHERNET Standard

☆ 物理層：Ethernet 100 Base TX; RJ45 socket

☆ 模式：10/100 MBit/s, full/half duplex,  autonegotiation

☆ 協議：Modbus/TCP, http, NTP (time synchronisation)

☆ 采樣速度：18 kHz

☆ 供電電壓：100 … 230 V AC/DC

☆ 功耗 ≤ 20 VA

 連接方式

☆ 通過 USB 接口

☆ 參考時間：內部時鐘

安全

☆ 安全等級 II (protective insulation, voltage inputs via protective impedance)

☆ 污染等級 2

☆ 防護等級 IP65 (closed housing)

☆ 測試等級 600 V CAT III / 300 V CAT IV
