防靜電參數測試方法

1、防靜電絕緣電阻相關主要測試項目

檢驗所使用的儀器必須經計量檢定合格，并在有效期內。

2 、靜電防護  絕緣電阻測試儀器介紹

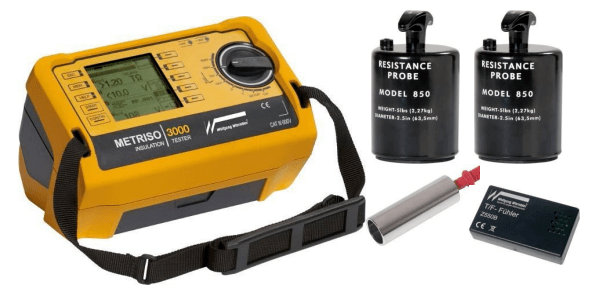

Metriso 3000 – TEST KIT

?  適用于對地電阻和點對點電阻的測量， 依據IEC 61340-4-1 Ed. 2.0 和 IEC 61340-2-3

?  適用于鞋、地板和人體的電阻測量，依據IEC 61340-4-5

?  內置數據記錄器可記錄5000個測試值，并可通過USB接口傳輸數據

?  夾式溫濕度傳感器

?  顯示語言可選：德語 / 英語 / 法語 /  西班牙語

?  報告生成軟件 "ETC" 可采集、記錄和管理數據， 可生成并歸檔完整的測試報告

?  菜單驅動的測試，帶ESD測試點選擇和自動限值配置功能

?  可選配條形碼掃描儀在測試前用來確定測試點

?  低電阻測量范圍1? - 10k?，用來測量接地物

?  內置10 M?的測試電阻，用于儀器使用前的檢查

?  特殊的防護插孔降低高阻值測量時的失真

?  包含兩個探頭Model 850，依據 IEC 61340-4-1 Ed. 2.0/IEC 61340-2-3 ；以及一個手持探頭，依據 IEC 61340-4-5

型號為METRISO3000 TEST-KIT的絕緣電阻測試套裝，配有兩根測試線和兩個2.27Kg重的測試電 極，具有DC    10V、100V、500V三個檔位的測試電壓，測試范圍從1Ω到1.2TΩ。

可以測試材料表面電阻或低電阻，將兩根測試線把絕緣電阻測試儀和兩個測試電極連接起來，兩個

電極放置在材料的同一表面即可測試表面電阻，使用?檔和測試表筆可測小電阻，用來測量接地物。

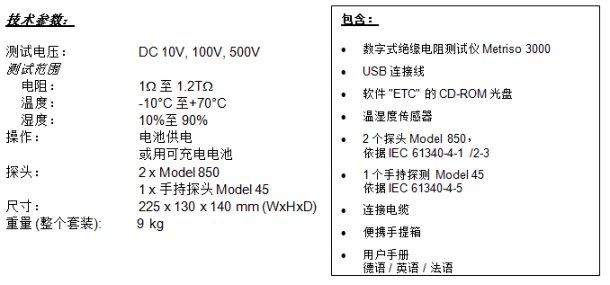

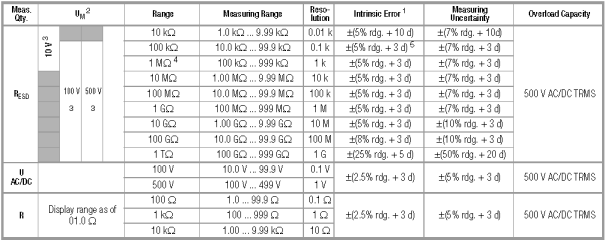

絕緣電阻測試儀器技術規格：

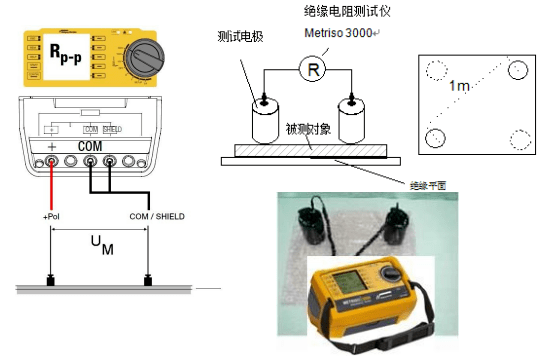

3、表面電阻測試

測試表面電阻需要把被測材料放置在絕緣平面上進行。

將絕緣電阻測試儀DC電壓測試檔調到合適檔位（10V/100V/500V），把被測材料放置在絕緣平面上，測試電極平穩地放在材料表面，點擊測試按鍵“START”可以測得數據。測試電極的距離一般可以選擇1m左右，根據測試對象的不同測試電極的間距可以適度調整。

測試時要保持被測試表面和探頭與被測體的接觸面清潔、測試電極和被測表面接觸良好。 每個樣本在內、外表面隨機選擇三個測試點，每個測試點測試五次取平均值。

只有每個測試點都符合防靜電性能指標才為合格，否則為不合格。

4、小電阻測試

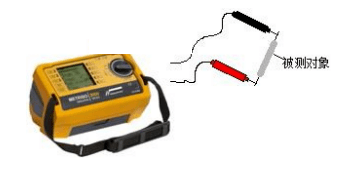

采用此儀器的?檔位測試低電阻，參見下圖。

5、接地電阻測試

測試方法：分硬接地測試和軟接地測試

硬接地測試：用此儀器的歐姆檔測試儀器、設備、工具上的金屬接地點到接地母線之間的電阻。

軟接地測試：用此儀器的DC電壓檔、測試極一端連接測試點，另一端連接接地母線， 采用系統電阻測試方法進行測試。
