發布時間：2022年09月02日              作者：德國GMC-I高美測儀（上海電勵士）

1、GB9706.1：2020測試通用要求

1）潮濕預處理作業在進行電擊危險防護測試之前，所有醫用電氣設備或其部件都需要進行潮濕預處理作業。潮濕預處理在一個含有 93％±3％相對濕度的空氣的濕度箱中進行。這項作業只使用在可以被測試中模擬的氣候條件所影響的醫用電氣設備部件。

2）供電電源及輸入功率

ME 設備與供電網應有合適的連接，規定連接到一個獨立的電源或內部電源供電 ，ME 設備 或 ME 系統在額定電壓和使用說明書指示的運行設定下測量穩態輸入，不應大于標識額定功率值的 110%

3)  預期通過插頭連接到電源的 ME 設備

用插頭與供電網連接的設備，必須設計成在拔斷插頭之后 1s 時，各電源插腳之間以及每一電源插腳與設備外殼之間的電壓不超過 60V。如果電壓超過，存儲電荷不超過 45μC。

2、保護接地電阻測量--醫療設備保護接地電阻檢測

1）醫療設備保護接地電阻測試要求：

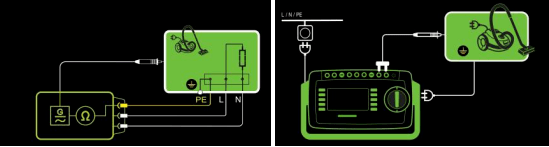

A、對于帶有不可拆卸電源軟電線的 ME 設備或系統，電源插頭接地點和 ME 設備或系統所 有可觸及導電部分之間的電阻不超過 200mΩ

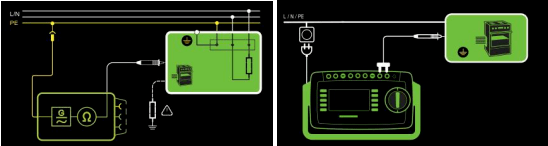

D、長久性安裝的 ME 設備對供電網的保護接地連接應按圖所示測試。 ME 設備的保護接地端子與任何己保護接地部件之間的電阻不應超過 100 mΩ

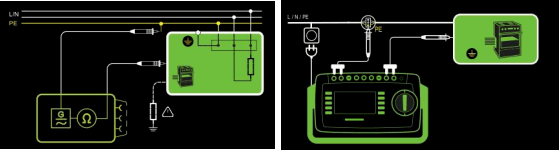

如果測試儀器有兩個測試表筆，也可以采用如下方案：

3、保護接地電阻測試注意事項

A、用頻率為 50Hz 或 60 Hz、空載電壓不超過 6V 的電流源，產線 25A 或 1.5 倍于相關電路最高額定電流，兩者取較大的一個（土 10%），在 5s～10 s 的時間里，在保護接地端子或器具輸入插座的保護接地點或網電源插頭的保護接地腳和每個保護接地的部件之間流通。

B、做為選擇，可使用直流做此項測試。

C、如果測量到的阻抗在允許限值內，則用一個空載電壓足夠大的能在總阻抗中注入規定電流的電流源重復阻抗測量，或是通過檢驗相關保護接地導線和保護接地連接的截面積要至少等于相關載流導體的截面積，來確認它們的載流能力。

D、在相關絕緣短路的情況下，如果相關電路具有限制電流的能力使得單－故障狀態下的接觸電流和患者漏電流不超過容許值．則保護接地連接的阻抗允許超過上述規定值。
