SECUTEST ST BASE(10) / PRO and SECULIFE ST BASE(25)根據VDE 0701-0702, IEC 62353 及 IEC 60974-4標準測試設備電氣安全用綜合電器安規測試儀操作手冊之初次啟動

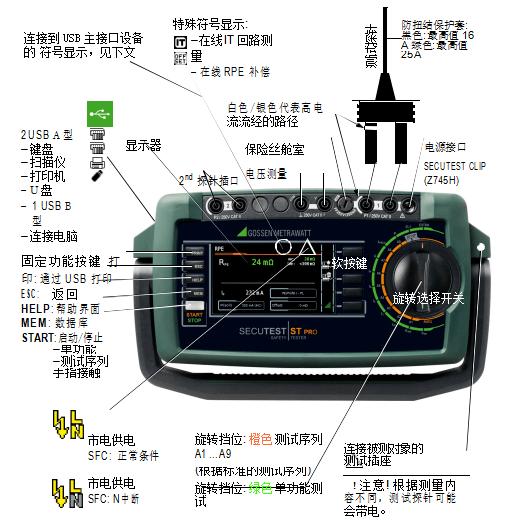

SECUTEST ST系列綜合電器安規測試儀操作手冊之初次啟動操作：

市電連接

額定市電電壓: 100 至240 V, 50 Hz 至400 Hz

? 將電源電纜接到機身上，然后將電源插頭插到電源插座上。功能選擇開關可以設置在任意位置。如果沒有電源插座

（接地導體插座）或者只有三相插座用，則可以使用適配器插座連接相導體、中性導體和保護導體。適配器插座有三根長久連接的電纜，包含在KS13電纜組中（參見操作說明中的接線圖）。

監測市電連接錯誤

如果滿足下表中的條件，設備將自動識別市電連接錯誤。用戶會被告知錯誤的類型，并在發生危險時禁用所有測量功能。

1 10A/25A Rpe只有在線路電壓為115/230V3和線路頻率50/60Hz 的情況下才能進行測量。

2 如果測試人員高度絕緣，可能會出現以下錯誤信息：市電端PE 存在干擾電壓

注意!

如果出現上表前兩種情況中所述的市電電源連接錯誤，請立即斷開測試儀器與電源的連接，并安排消除錯誤。

在測試無電壓期間，或在泄漏電壓測量期間，電氣系統的保護導體PE上的電壓可能導致測量值失真。如果無法通過一個含有接地導體的插座連接：那么首先關閉主電源，然后從并聯的插座上根據電路圖引線至市電。只能通過市電插頭切斷市電電源。

IT系統的測量

IT 系統的設置可以在旋轉開關SETUP (設置菜單 1/3) All Measurement子菜單中:參數?Meas. at IT-mains“ = Yes: 激活泄漏電流檢測對于市電連接端所有需要涉及PE的測量中斷時。包含這類測量的測試序列也將備禁用。
