METRA HIT?27EX 毫歐表中文操作說明：

操作說明書： metrahit-27ex中文操作說明

METRA HIT?27EX適用于潛在爆炸性風險環境的毫歐表

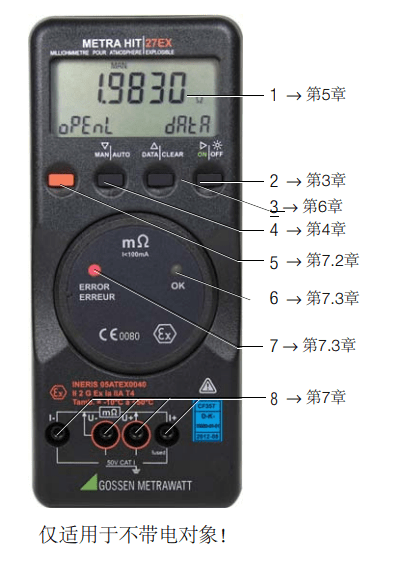

1 顯示器 (LCD)

2 ON|OF 開關鍵

(短按ON : 儀器啟動ON → 短按ON : 背光點亮 ON →→ 短按OFF : 背光關閉OFF → 長按OFF : 儀器關閉OFF) 運行模式菜單: 打開子菜單 / 確認條目

3 DATA|CLEAR 保存/刪除測量數據

運行模式菜單: 按逆序選擇單獨的菜單元素

△ 上翻

4 MAN|AUTO 手動測量范圍選擇

運行模式菜單: 按順序選擇單獨的菜單元素

▽下翻

5 MENU/ESC

運行模式菜單: 退出當前菜單

返回上一級菜單 ，不保存

數據離開參數配置界面

6 LED OK 閃爍: 測量值有效

7 LED 故障閃爍: 連接錯誤

8 連接插孔 *

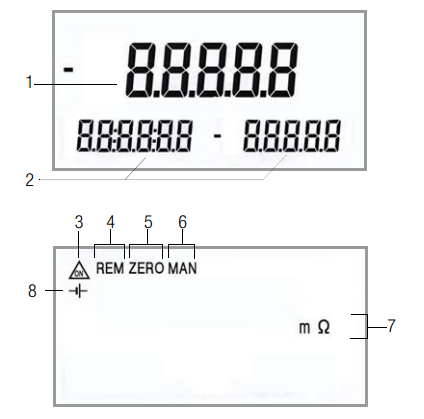

顯示所出現的數字符號

1 主顯示部分（含小數點）

2 副顯示部分

3 : 毫歐表連續測量中,在傳輸模式下ON 會隨傳輸頻率而閃爍

4 REM: 內存模式運行, 通過按鍵或開關操作結束接口通信后符號會消失

5 ZERO: 補償

6 MAN: 手動測量范圍選擇

7 測量單位(如果閃爍, 請參見第 33頁第 11 章）

8 : 電池不足請更換電池

* I- 測量輸入

U- Sense – 4線法測量

U+ Sense + 4線法測量

I+ mΩ; Ω 電阻測量輸入

1 應用

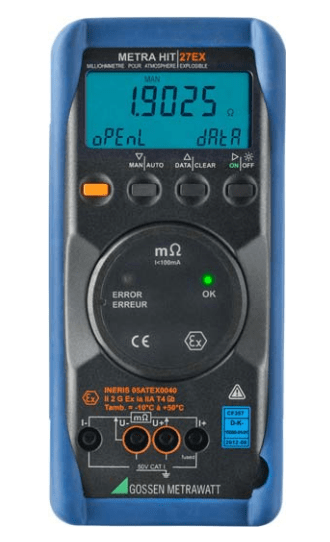

METRAHIT 27EX 是一款具備4線法測量的毫歐表，設計 應用于具有潛在爆炸風險的環境中使用。 根據2014/34/EU 指令，該儀器被批準用于爆炸性，氣體 環境 (IIA T4) ，且環境溫度范圍從 –10 °C 到+50 °C。 該設備符合以下標準：

– EN 60079-0:2012 + A11:2013

– EN 60079-11:2012

它具有EC型式測試認證編號，類型INERIS05ATEX0040,  ISSUE 01 已由Ineris認證機構授權。

2 安全特性和注意事項

您已經選擇了一種能為您提供高度安全保障的儀器。 該儀器符合適用的歐盟標準和國家法規的要求。具備CE標志. 相關的合格聲明可從GMC-I Messtechnik GmbH獲得。

METRAHIT 27EX 的生產和測試滿足如下安全標準： IEC 61010–1:2010 / EN 61010–1:2011/VDE 0411–1:2011/EN  60079-0:2012 + A11:2013/ EN 60079-11:2012.

當用于其預期目的時，應確保操作人員和儀器的安全。但是， 如果儀器使用不當或操作不當，它們的安全就不能得到保證。

為了保持W美的技術安全條件，并確保安全使用，您必 須在將儀器投入使用前仔細閱讀操作說明，并遵循其中 包含的所有說明。

用于預期目的:

– 本文所描述的毫歐表是一種便攜式儀器，在測量過程 中可以單手持有。

– 本儀器僅匹配技術參數中所規定或經過實線論證可 行的電池進行操作

– 毫安表只能在封閉的外殼下操作。在打開外殼以更換 電池或保險絲之前，必須將儀器從潛在的爆炸性環境 中移開

– 只能使用技術參數中規定的經過型式測試的保險絲。

– 毫歐表只能用于執行第7章所述的測量。

– 不得超過過載容量的限制。有關過載值和過載持續時 間請參見第26頁上的“技術參數”

– 測量只能在指定的環境條件下進行。工作溫度范圍和 相對濕度見第29頁。

– 該儀器不得在塵土飛揚的大氣中使用。

– 不得在可能發生爆炸性的環境下進行任何維護操作 （清洗、更換電池、打開設備等）。

請遵守以下安全預防措施：

? 外殼型式測試

毫歐表不能在沒有外殼的情況下操作。在可能發生爆 炸的環境中，帶有橡膠蓋的外殼不應被打開。反之， 在這種情況下，沒有任何防止爆炸的保護措施

? 電池型式測試

僅使用原裝的或其他經過型式測試的電池，見技術參 數第27頁。

在使用前，請確保外殼蓋已關閉。當外殼打開時，沒 有防止爆炸的保護措施。電池只能在潛在爆炸環境之 外更換。不能將備用電池帶入可能存在潛在的爆炸環境中去。

? 由合格的電工進行操作

儀器只能由能夠識別電擊危險并采取適當安全措施的 人員操作。任何地方都存在電擊危險，其電壓可能大 于33V(有效值)。

? 電擊危險

在進行涉及電擊危險的測量時，應避免單獨工作。確 保有第二個人在場。

? 測量用線纜

僅使用設備所提供的塑料絕緣測量附件。確保所有測 量電纜處于完好狀態。絕緣無損壞，電纜、插頭無中 斷等情況。

? 發生意外電壓

為在被測設備中發生的意外電壓做好準備。 (比如： 有缺陷的裝置, 經過檢查的接觸繼電器的繞組電阻等). 例如，電容器仍然可能被危險地充電。 僅適用于不帶電的測試對象。

? 保險絲型式測試(不能由用戶進行更換)

僅使用技術參數中規定的型式測試保險絲。當使用其 他保險絲時，沒有任何保護措施。

? 為了防止在施加干擾電壓時（在允許的極限值內）對儀器造成重大損壞，mΩ/Ω測量電路配有一個保險絲F1，當大電流發生時，測量電路在過載時間內具有高電阻。另一個保險絲F2位于電池和儀表之間的路徑上。

? 機械撞擊

用戶將必須采取預防措施，以避免任何可能的撞擊

? 塵土飛揚的環境

該儀器不得在塵土飛揚的環境中使用。

儀器上符號的含義

關于風險來源的警告 (注意: 請遵守產品說明!)

接地

連續, 雙重或加強絕緣

符合歐盟標準

防爆標志：可以在潛在爆炸環境中使用的電 氣設備EN 60079-11

這個裝置不能與垃圾一起處理。關于WEEE 標記的進一步信息可以在互聯網網站上訪問 www.gossenmetrawatt.com 通過輸入搜索詞 ’WEEE’獲取。

維修、零件更換和校準

當儀器打開時，可能會露出電壓導電部件。在進行維修、更換部件或校準之前，必須將儀器與測量電路斷開。如果需要校準、維護或維修帶電開啟儀器，這只能由熟悉相關危險的相關人員進行。

缺陷和特殊的應變

如果認為儀器不能再安全運行，則必須從使用中退出并收納以防止意外使用。這尤其適用于潛在的爆炸性環境。無法再繼續安全的操作的情況有：

? 如果儀器或測試探頭被損壞

? 如果儀器不再工作

? 如果已超過過載容量的限制，比如在保險絲熔斷后

? 在不良的條件下長時間儲存后(比如濕度、灰塵或溫 度過高) ，請參見“環境條件”，第29頁。

3 初次啟動

安裝電池

警告!

打開前，請將儀器從潛在爆炸環境中移走。僅 使用所包含的經過型式測試電池，具體請見技 術參數。

注意!

由于內部電壓監測，如果蓄電池電壓水平較 低，儀器可能會發生如下情況：

– 無法開機

– 開機后立即關機

– 進行毫歐功能mΩ 測量時立即關機

如果是這樣，請更換電池。

警告!

不要在可能爆炸的環境中更換電池

手動打開儀器

? 按下ON|OFF 鍵.

只要按住鍵，液晶顯示屏上的所有LCD 都會點亮。 LCD 顯示屏請見第2頁. 正常開機后會聽到一個簡短的 提示音。釋放按鍵，就能使用儀器了。

用電腦打開儀器

使用電腦和儀器進行數據傳輸時, 儀器就會開機。 請參考第8.6節

儀器自動開機

毫歐表在傳輸和內存模式下自動開機。

注意!

電氣放電和高頻干擾可能導致出現不正確的顯示，并可能禁用測試序列。在這種情況下，請?jiān)俅伍_(kāi)關儀器進行復位。如果問題仍然存在，請將電池從接頭觸點上短暫地卸下。

設置時間和日期

請參見第17頁的第8章。

手動關閉儀器

? 按住 ON|OFF 鍵 直到顯示屏上出現OFF

正常關機時可以聽到2聲簡短的提示音。

自動關閉毫歐表 – ?睡眠模式“ 如果大約10分鐘內沒有按鍵被激活，儀器會自動關閉。關 機時會有一聲簡短的提示音。

傳輸模式：在這種情況下，首先執行檢查，以確定采樣率 是否已被設置為大于10秒的值。儀器在10分鐘后被關閉， 但儀器在數據保存到內存前10秒被重新激活。然后，該儀器將再次被關閉。

在傳輸模式中, 可使用ON|OFF鍵手動激活儀器。通過這種方式激活，儀器將返回到“睡眠模式”。

如果儀器要完全關閉，則必須首先激活它，然后用ON| OFF鍵關閉它。這將結束內存模式和傳輸模式的操作。 我們建議將儀器設置為連續運行的傳輸模式運行。自動停機不影響連續運行模式。

禁用自動關閉

該儀器可設置為連續運行。

? 按住MENU/ESC 鍵，然后通過按下ON|OFF 鍵來切換儀器。 在顯示器上用該符號表示連續操作。

開關LCD 背光

? 儀器開機后再短按一下ON|OFF 鍵就能打開背光 背光在大約2分鐘后自動關閉。

注意: 放電和高頻干擾可能導致不正確顯示，并可能禁用測試序列。在這種情況下，請重新開關儀器以進行復位。 如果問題仍然存在，請進行如下操作：

1 離開潛在爆炸性風險的環境

2 在打開前將儀器與測量電路斷開，請參考第 10.1節 ?電池“

3 從接頭觸點上短暫地取出電池。

4 選擇測量功能和測量范圍

4.1 自動測量范圍選擇

本毫歐表針對的所有測量范圍都具有自動匹配量程功 能。 一旦儀器開機，自動量程就會被激活。儀器自動 選擇允許最高分辨率的測量范圍。

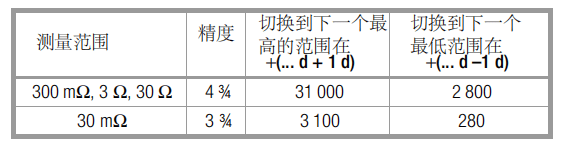

儀器自動切換到下一個最高或下一個最低測量范圍：

4.2 手動測量范圍選擇

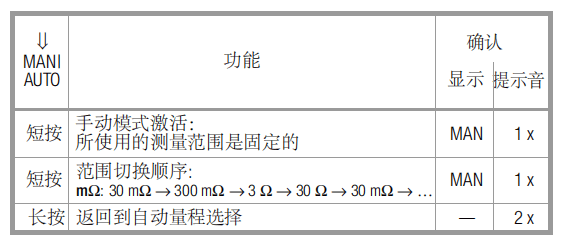

可以停用自動量程，并可以根據下表手動選擇測量范圍。 手動模式可以通過按住 MAN|AUTO 鍵(大約1 s) 或者開關一 下儀器來切換。

注意! 如果在手動選擇測量范圍時，紅色故障LED指示 燈亮起，顯示屏上顯示了OL，則應該切換到下一 個更高的范圍。

4.3 快速測量

如果您希望執行比自動測量范圍選擇功能更快的測量，請確保建立適當?shù)臏y(cè)量范圍，并執行以下兩個功能：

? 通過手動測量范圍的選擇, 比如通過選擇具有最佳分辨率的測量范圍, 請參考第4.2章或者

? 通過 DATA 功能, 請參考第 6.1章。，將自動確定適當?shù)臏y(cè)量范圍，以便從第二個測量值開始更快地形成測量值。

使用這兩個功能， 將為后續的系列模式測量保持當前所建立的測量范圍。

5 三重?cái)?shù)字顯示

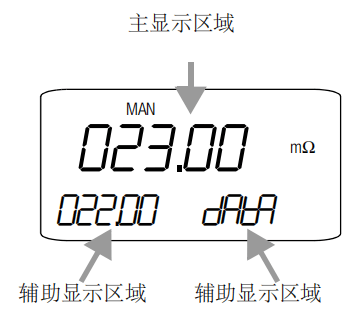

3重?cái)?shù)字顯示(1個主顯示區域及2個輔助顯示區域) 用十進 制和正負號顯示測量值。 同時，也將顯示選定的度量單位。

如果超過以下測量量的測量范圍上限，則會顯示“0L” (過 載，紅色故障 LED 指示燈亮起同時輔助顯示器出現 openl ):

300 mΩ, 3 Ω, 30 Ω:                                                  30999

30 mΩ:                                                                      3099

數字顯示器以不同的頻率刷新不同的測量量。

毫歐表開機后，主顯示器立即出現，但必須按DATA|CLEAR 鍵才能激活輔助顯示區域

在下面的流程圖中，通過使用粗體邊線突出顯示初始顯示。
