METRA HIT?27EX 毫歐表中文操作說明三：

操作說明文檔： metrahit-27ex中文操作說明

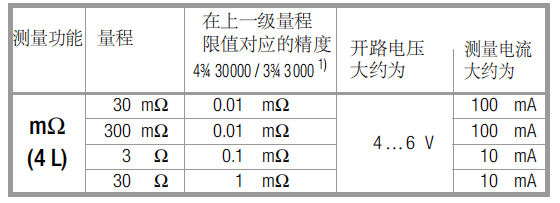

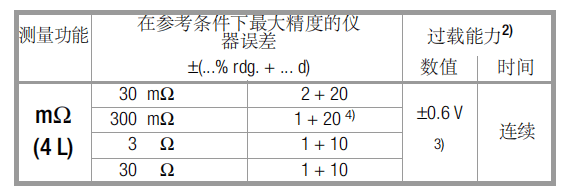

9 技術參數

1) 顯示器:

4? 位的量程范圍 300 mΩ, 3 Ω, 30 Ω,

3? 位的量程范圍 30 mΩ,

可以在 rAtE 菜單中選擇把不同的采樣率用來保存和傳輸測量值

2) 溫度在0 ° … + 40 °C

3) 在過載情況下 (連接 I+, I–),集成的 500 mA/600V 保險絲熔斷

4) 從測量量程10% 起開始適用

爆炸環境參數: Uo =10.0 V; Co =75.5 μF; Io =576 mA,  Lo =601 μH; Po =0.785 W

對應意義

rdg. = 測量值, d = 數字, 4 L = 4線法測量

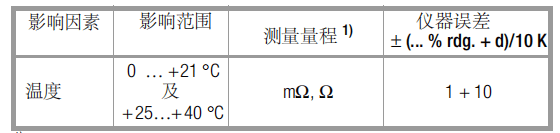

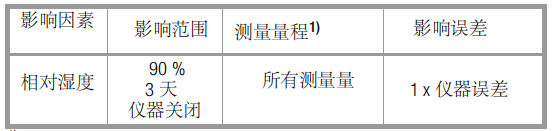

影響因素和影響誤差

1) 補償

1) 補償

時鐘

精度                             ±1 分鐘/月

溫度影響                      50 ppm/K

參考條件

環境溫度                      +23 °C ±2 K

相對濕度                      40 ... 60%

電池電壓                      5.0 V ±0.1 V

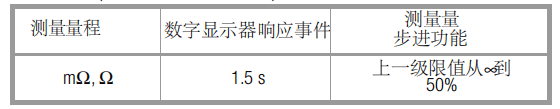

響應時間

響應時間(在手動選擇量程后)

* 無并聯電容

顯示部件

LCD 面板 (65 mm x 30 mm)配有三重共計7 段顯示 (測量值),  測量單位及多種特殊功能。

顯示器/技術——高度                        7段字符

                                                          主顯示區域: 12 mm

                                                          輔助顯示區域: 7 mm

位數                                                   4? 位  30999 分辨率

過載顯示                                            出現?0. L“

LCD 測試                                           儀器打開后，所有可用的顯示字 段都會被短暫激活

背光可以打開或者關閉

LED OK (綠色)                                  接觸點接觸正常時點亮

LED 故障 (紅色)                                當測量電流中斷時點亮(測量無 效，接觸不良及 ?0. L“出現時)

電源                                                   4 x 1,5 V AA電池: ARCAS

電池                                                   Alka-line LR6 或者Camelion Plus  LR6

注意! 本儀器專屬新認證 (型式測試) 電池的具體細節會 被更新在新的銷售樣頁中或者我們網站更新的產品 使用說明中。

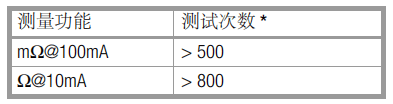

使用壽命

* 1 個測量周期 = 5 s

其他方面的消耗:

接口傳輸:                                             0.5 mA

LCD 背光:                                            電壓 6 V時40 mA

電池測試                                              量程mΩ@100mA:會自動顯示如果電池電壓 低于4.6 V（大約） 儀器會自動關機如果電池電壓 低于4.3 V（大約）

保險絲

熔斷接頭 F1 對于所有

mΩ/Ω 測量量程                                    500 mA/600 V AC; 開斷能力 60 A ，600 V AC

用于電池的 F2                                      250 mA/125 V AC EX

電氣安全

安全等級                                               II 符合IEC 61010-1:2010/ DIN EN 61010-1:2011/ VDE 0411-1:2011

測量類別 50 V CAT I

污染等級                                                2

EX 標識                                                 CE 0080

                                                              II 2 G Ex ia IIA T4 Gb

                                                               Ex = ATEX 原型已完成測試

                                                               II = 設備類型

                                                               2 設備類別

                                                               G = 環境 (氣體)

                                                               Ex = 符合歐盟n

                                                                        Ex 標準

                                                               ia = 保護等級

                                                                       (內在安全)

                                                               IIA = 爆炸類別

                                                               T4 = 溫度等級

                                                               Gb = 環境保護等級 (EPL)

溫度. = –10 °C ... +50 °C (溫度= 環境溫度)

原型機測試認證                                     INERIS 05ATEX0040 ISSUE 01

                                                              INERIS = 檢驗和認證機構

                                                              05 = 年

                                                               ATEX = 指南(爆炸環境)

                                                              0040 ISSUE 01 = EC 型式測試

                                                               認證編號

電磁兼容(EMC)

干擾能力

抗干擾能力                                             EN 61326-1:2013 表 A1

數據接口

數據傳輸：

雙向紅外線光學透過外殼進行傳輸 (讀取數據配置參數) 配有接口適配器作為附件

USB-HIT                                                 IR 轉 USB 1.1/USB 2.0,單通道運行

波特率 (MM ? PC)                                 9600 baud

環境條件

精度范圍                                                  0 °C ... +40 °C

運行溫度                                                  ?10 °C ... +50 °C

儲存溫度                                                  ?25 °C ... +70 °C (w/o 電池)

相對濕度                                                  45% ... 90%, 無冷凝情況

海拔                                                         不超過2000 m

機械設計

保護等級                                                    IP 54

IP編碼的意義

尺寸                                                            84 mm x 195 mm x 35 mm

重量                                                            大約380g含電池 (不含GH18 橡膠保護套)
