儀器的

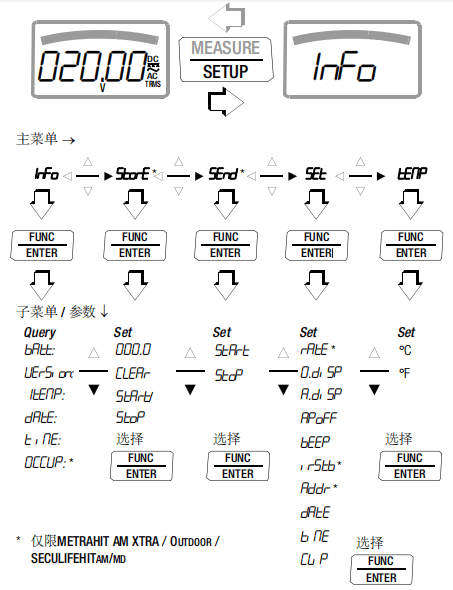

模式 (菜單模式) 可以設置操作及測量參數, 查詢信 息和激活接口。
? 將儀器打開并設置到 “Measure” (測量模式操作)，點擊 MEASURE | SETUP 鍵就能進入菜單模式, 然后“1nFo ” 出現在顯示器上。
? 主菜單, 比如
及
菜單, 還有
和
菜單 都包括在 METRAHIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD, 都可 以選中進入,如果要返回
菜單點擊任一
鍵即可 (任何方向鍵)。
? 選中所需的菜單后, 點擊 FUNC | ENTER 鍵就能進入子菜單。
? 連續點擊
或
鍵選擇想要修改的參數。
? 為了檢查或者修改參數, 點擊FUNC | ENTER 鍵來確認操作。
?
鍵可以用來移動光標至任意輸入位置。 想要修改的數值可以用
鍵來操作。
? 使用FUNC | ENTER 鍵來確認操作。
? 點擊 ZERO | ESC 鍵取消修改返回子菜單。再按一次返回主菜單。
? 點擊 FUNC | ENTER鍵可以從任何界面返回測量模式。
連續點擊 MEASURE | SETUP鍵 (開機情況下), 可以返回測量模式中上一次選擇的菜單或者參數。

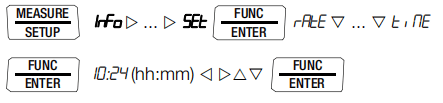

舉例: 設置時間
設置時間和分鐘:
前進到所需的輸入位置
改變設置, 輸入位置.
長按可快速更改設置. 修改完畢后再次點擊進行確 認。
6.1 進入不同參數的方法

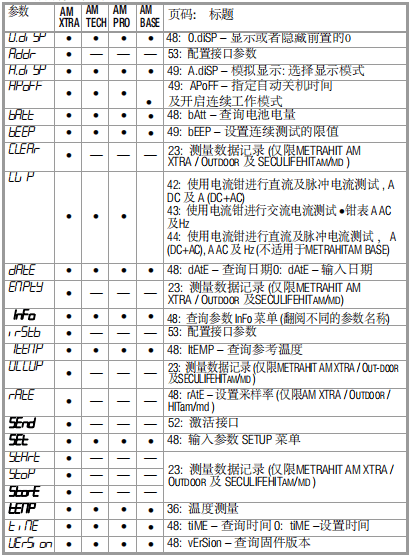

6.2 所有參數的列表
6.3 查詢參數 – InFo 菜單 (翻閱不同的參數名稱)

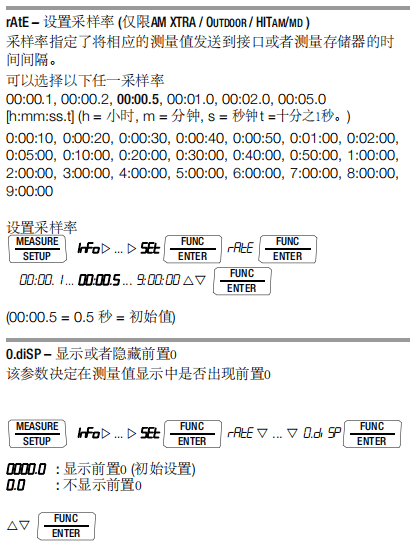

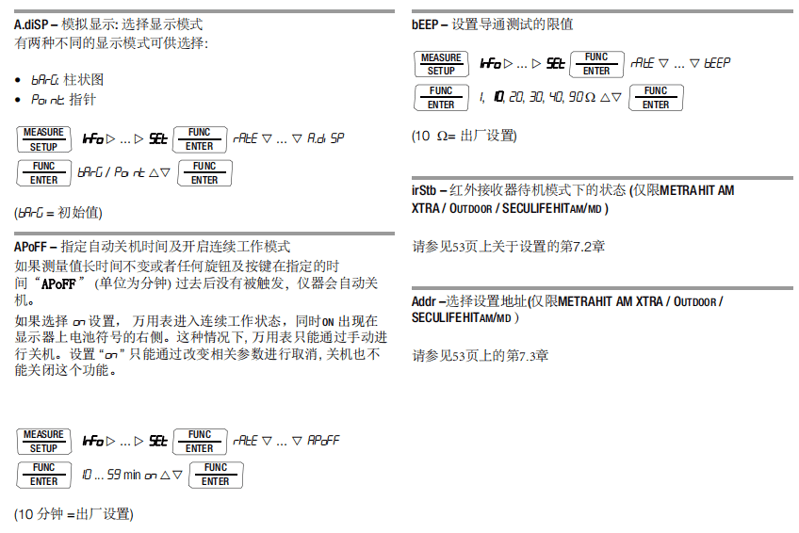

6.4 輸入?yún)?shù) – SETUP 菜單
設備和測量參數
METRAHIT AM XTRA / OUTDOOR 配備了一個紅外接口用來向電腦傳 輸測量值。測量值通過光學原理，經紅外線由儀器外殼到紅外 適配器(選配件)。適配器可以裝在萬用表上，適配器的USB 接口 可以通過一根數據線建立起與電腦的通訊。 除此之外, 指令和參數也可以經由適配器從電腦發送到儀器上。
其可以實現如下功能：
? 配置并讀出測試參數
? 測量功能和測量量程選擇
? 啟動測試
? 讀取并保存測試值
7.1 激活接口
一旦電腦獲取到接口地址，接口自動激活進行接收操作。 (萬用表從電腦接收數據) , 假設 將“irStb ”參數設為 “ir on ” (請參 見第7.2章),或者儀器已經開機 (首條指令會喚醒儀器, 但其實 并不觸發任何指令)。
“連續傳輸”操作模式可以通過如下方式進行手動選擇。在這種 操作模式中, 儀器通過紅外適配器連續傳輸測量值到電腦, 然后 通過終端軟件將其展示在顯示器上。

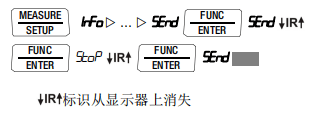

使用菜單功能啟動連續傳輸操作
使用菜單功能停止連續傳輸操作
傳輸模式操作的自動開啟和關閉。 如果采樣率是 10 秒或者更長時間。顯示器會在采樣間自動關閉 以延長電池壽命。儀器連續操作模式除外。 當事件發生時, 顯示器會自動開機。
7.2 配置接口參數

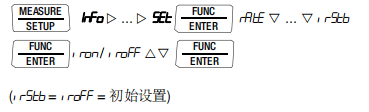

待機模式下紅外接收器的狀態 在萬用表關機情況下，紅外接口有兩種開關狀態，
顯示器上出現IR圖標，紅外接口激活。比如，命 令指令可以進行收發, 即使在關機情況下依然會耗 電。
IR 不在顯示器上出現，紅外接口被關閉。 無法接收到信號。

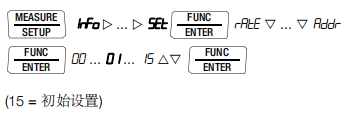

地址
如果幾個萬用表通過接口適配器與PC相連，可以給每臺儀器分配一個獨立的地址。 比如1號地址給首臺測試儀器, 2號地址給第二臺測試儀器，以此類推。

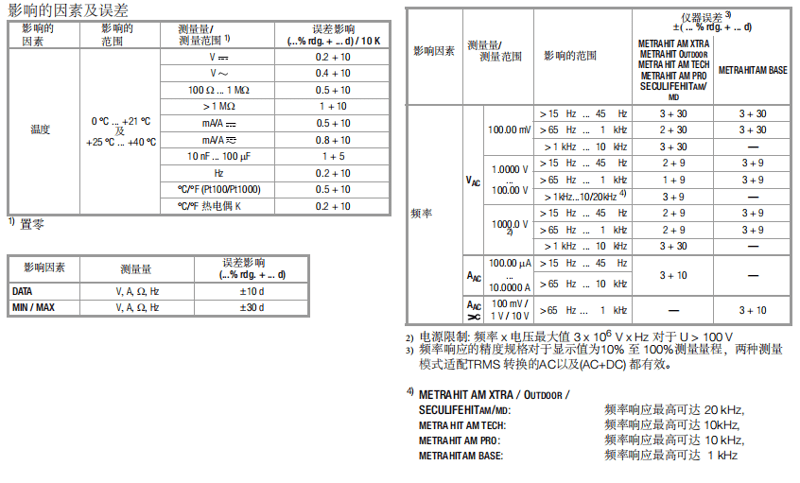

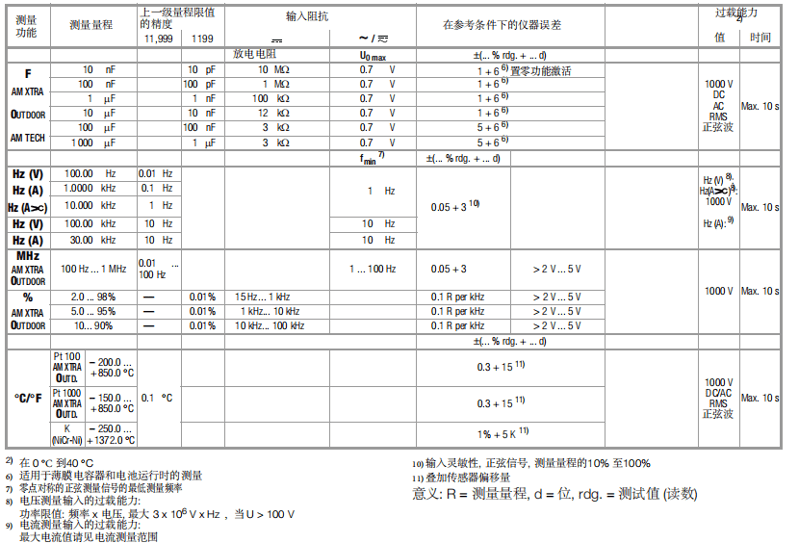

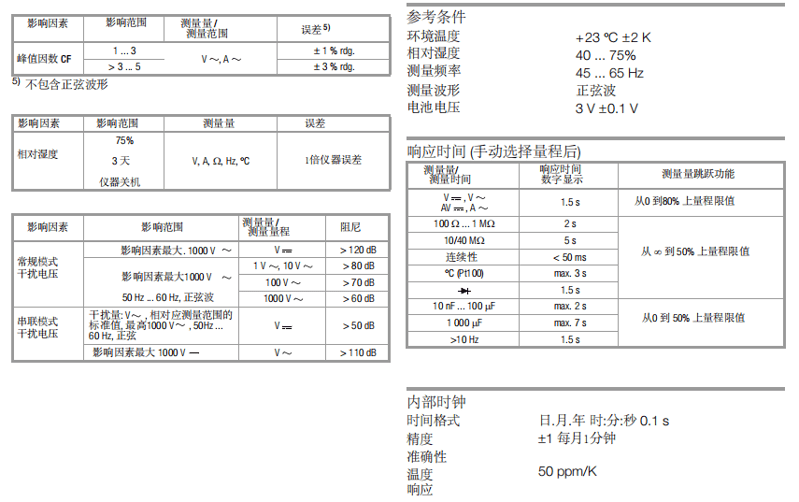

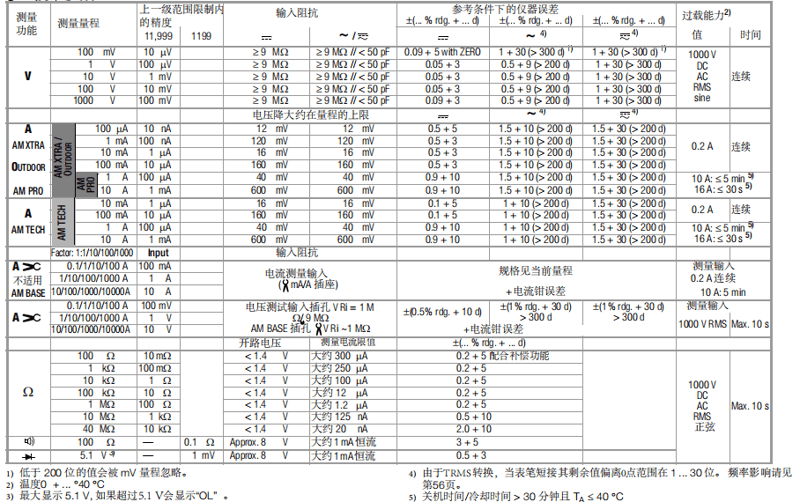

數據界面
(僅限METRAHIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD )
類型 紅外線穿透外殼
數據傳輸 (數據交互) 序列號, 雙向 (IrDa 不兼容)
協議 特定設備
波特率 38,400 波特
功能 – 選擇/查詢策略功能以及參數
– 查詢/傳輸 瞬時測量數據
– 讀取儲存的測量數據
USB X-TRA 接口適配器插座 (請見選配件) 可以用來連接 PC 的USB 接口。
內部測量值儲存
(僅限METRAHIT AM XTRA / OUTDOOR 及SECULIFEHITAM/MD)
內存容量 4 MBit / 540 kB 可存儲大約 15,400 個帶有時間戳的測量值
電源
電池 2 顆 1.5 V 微型電池 (2 顆 AA), 堿性錳 符 合 IEC LR6 (2 顆 1.2 V 鎳氫可充電電池也行)
服務周期 堿性錳電池: 大約200 小時
電池測試 電池容量是通過4段電池符號現實的。通 過菜單功能可以查詢到瞬時電池電壓
關機功能 如下情況儀器會自動關機:
– 如果電池電壓低于大約2.0 V
– 如果在可選擇的時間里 (10 到 59 分鐘) 沒有任何按鍵或者旋鈕被觸發, 并且儀 器不處于連續工作模式。
電池板連接插座
(僅限METRAHIT AM XTRA / OUTDOOR / SECULIFEHITAM/MD ) 如果 NA X-TRA 電池板(請見選配件) 被裝 入儀器, 電池就自動斷開了?？沙潆婋姵?只能經外部充電。
顯示器
LCD 面板 (65 mm x 36 mm) 具備數模顯示包括測量單位, 電 流類型和不同特殊功能。
背光 背光在被激活大約 1 分鐘后自動關閉。
模擬
顯示 LCD 布局配有柱狀圖和指針 可在
參數設置進行切換
指針 配有4格分隔線 1 個條形圖/指針對應 500位數顯
極性顯示 自動切換
過流顯示 以
進行標記
采樣率 每秒40 次顯示刷新(U 及 I)
數字
顯示/ 字符高度 7段字符/ 15 mm
位數 4? 位
11,999 步進
過流顯示
出現當 ≥12,000 數字
極性顯示 出現“ –” (負號) 如果正極連接到 “⊥”
采樣率 每秒10個測量值 ;
每秒40 個測量值當使用Min/Max 功能，
除了電容, 頻率及占空比等測試功能
刷新率 每秒2次., 每次 500 ms
提示音信號
電壓 大于1000 V 時，間歇性提示音
電流 大于10 A時，間歇性提示音 大于16 A時，連續性提示音
METRAHIT AM XTRA / AM TECH / AM PRO METRAHIT OUTDOOR / SECULIFEHITAM/MD 的保險絲
保險絲 FF (UR) 10 A/1000 V AC/DC, 10 x 38 mm, 開關量: 30 kA 在 1000 V AC/DC, 保護電流輸入插座范圍從100 μA 到 10 A
電氣安全
符合 IEC 61010-1:2010/DIN EN 61010-1:2011/VDE 0411-1:2011
安全等級 II
污染等級 2
測試電壓 6.7 kV~
METRAHIT AM XTRA / AM TECH / AM PRO / AM BASE METRAHIT OUTDOOR
測量類別 III IV
工作電壓 1000 V 600 V
SECULIFEHITAM/MD
測量類別 III IV
工作電壓 600 V 300 V
電磁兼容 (EMC)
干擾輻射 EN 61326-1:2013, B 級 抗干擾能力 EN 61326-1:2013 EN 61326-2-1:2013
環境條件
操作溫度范圍TA ?10 °C ... +50 °C
儲存溫度范圍 ?25 °C ... +70 °C (不含電池)
相對濕度 最大75%, 不允許冷凝, 對于METRAHIT OUTDOOR & SECULIFEHITAM/MD : 最大 96 %
海拔 最高2000 m
推薦環境 室內; 特殊機型適合符合條件的室外環境
機械設計
外殼 抗沖擊塑料 (ABS)
尺寸 200 x 87 x 45 mm(不帶橡膠保護套)
重量 含電池大約 0.35 kg
保護 外殼: IP 52
對于 METRAHIT OUTDOOR & SECULIFEHITAM/MD: 外殼: IP 65
9.1 顯示 – 錯誤信息
9.2 電池
注意 在長時間不使用時請將電池取出 儀器內置的時鐘是從電池取電的，即使在關機情況下 依然工作。因此我們建議在長時間不使用情況下，請 取出電池(例如假期)。這可以防止電池過度耗盡，在不 利情況下可能導致?lián)p壞。
注意 電池更換 ——METRAHIT AM XTRA / OUTDOOR / SECULIFEHITAM/ MD 更換電池時會導致儲存的數據丟失。為了避免數據丟失, 我們建議您在更換電池前使用METRAwin 10 軟件將數據備 份到電腦上。
可選的操作參數依然會被保存在內存里，但是數據和 時間必須重新輸入。
電池
可以在
菜單查詢當前電池的充電量:
確保在初始啟動前和長時間存儲后沒有發生電池泄漏。保 持定期在短時間間隔內檢查電池是否有泄漏情況發生。 如果發生電池泄漏，用濕布仔細、徹底清潔儀器上的電解液， 并在使用儀器前更換電池。
如果顯示器上出現
符號, 應盡快更換電池。您可以繼續 使用該儀器，但可能會導致測量精度的降低。 該儀器需要兩節 1.5 V 電池，其應符合 IEC R 6 或者 IEC LR 6, 或者等效的可充電鎳鎘電池。
更換電池
? 將儀器表面朝下放在一個平面上。
? 在標有電池標記的蓋板上逆時針旋轉槽頭螺釘。
? 取下蓋板，將電池從電池艙中取出。
? 將2顆新的1.5 V 電池裝入電池倉, 參考正負極標識確認安裝正確。
? 當安裝電池蓋板時,先將掛鉤這一側插入。然后順時針擰緊槽頭螺釘。
? 請根據相關環境保護法律處理用盡的電池。
9.3 保險絲 (僅限METRAHIT AM XTRA / OUTDOOR, METRAHIT AM TECH, METRAHIT AM PRO 及SECULIFEHITAM/MD )測試保險絲
保險絲的測試是自動的:
? 啟動儀器，擋位已經旋轉至 A 位置（電流）
? 儀器已經啟動，擋位旋轉至 A 位置（電流）
? 在施加電壓情況下，帶電測試范圍內。
如果保險絲熔斷或者沒裝保險絲, “FuSE” 會出現在數顯上。保 險絲會中斷電流功能測量，其他測量功能依然正常。
更換保險絲
如果保險絲熔斷, 請在重新將儀器投入使用前根除過載的原 因!
? 將儀器表面朝下放在一個平面上。
? 在標有保險絲標記的蓋板上逆時針旋轉槽頭螺釘。
? 取下蓋板，使用蓋板平滑的那條邊翹出保險絲。
? 裝入新保險絲，并確保劇中, 在兩側兩個插孔的中間。
? 當安裝保險絲蓋板時,先將掛鉤這一側插入。然后順時針擰緊槽頭螺釘。
? 將熔斷的保險絲扔到垃圾桶。
注意! 僅可使用規定的保險絲! 如果使用具有其他熔斷特性、其他額定電流或其他斷開能 力的保險絲，操作人員將會處于危險之中，保護二極管、 電阻和其他部件可能會損壞。禁止使用修理過的保險絲和 使保險絲兩端電極短路。
注意 在開機狀態下測試保險絲 保險絲安裝完畢后開機,然后再關機, 或者先旋轉至非電流 測試功能再回到“A” 電流測試功能。 如果接觸不良或者保險絲熔斷，F(xiàn)USE 會出現在顯示屏上。
9.4 外殼維護
該外殼不需要進行特殊維護。保持外部表面清潔。用一塊 用水稍微浸濕的布來進行清潔。不要在任何情況下使用清潔 劑、磨料和溶劑！
9.5 舊儀器回收及環保兼容處置
根據 ElektroG (德國電氣電子產品法)，該萬用表是法規中的 第9類設備(監測及控制儀器)。該裝置符合WEEE指令。
我們的電氣電子設備符合WEEE 2012/19/EU 及 ElektroG 根據 DIN EN 50419標記有如右側的標識。 這些設備不能與垃圾一起處理。關于舊設備的回收問題，請與我們的服務部門聯系。(見第4頁)。 如果您儀器所使用的型式測試的電池或者附件不再正常工作了, 必須按照適用的國家法規適當處理。電池或可充電電池可能含 有有害物質或重金屬，如鉛(PB) 、鎘(CD)或汞(Hg)。
右側的標識表示電池或可充電電池不能與垃圾一起處 理，必須交付到專門為此目的設立的收集點。
9.6 校準
儀器的測試內容及強度將會直接影響所使用儀器部件的老化， 導致精度偏離初始狀態。
如果儀器經常應用于現場測試，結合運輸及溫度變化，在這種 情況下仍需要維持高準確的測量精度。那么我們建議適用相對 較短的校準周期1年，如果測量儀器主要是在實驗室或者室內使 用，沒有氣候及機械應力的影響，那么2-3 年的校準周期就足夠了。
在認證過的實驗室(DIN EN ISO/IEC 17025) 進行校準時，測量儀 器與可追溯標準的偏差會被測量并且記錄。 在此過程中確定的 偏差將用于在隨后的應用中校準讀數。
* 規格的驗證和調整不是校準的一部分，然而對于我們工廠生產的產品， 任何必要的調整都會經常進行，并確認遵守相關規范。
9.7 質保
具體質保問題請聯系當?shù)劁N售公司。
10.1 綜述
我們測量儀器所提供的擴展配件是根據現行的安規并定期通過 合規檢查，為新的應用提供所需的擴展。新的配件所適配的測量儀器列表可以在網站查閱并配有圖片，訂貨號及描述。
10.2 測試電纜的技術參數
KS17-2 安全電纜套裝的電氣安全
環境條件 (EN 61010-031)
溫度 –20° C ... + 50° C
相對濕度 50 至 80%
污染等級 2
KS17-2/KS17-2AMB的應用
注意! 請注意設備供電的最大值。 符合標準DIN EN 61010-031, 測試類別 III 和 IV 所需的 測量環境可能需要在線纜測試表筆上加裝安全帽。
為了能與4 mm 夾子建立連接，你可能需要一個尖銳的工具將安 全帽鎖止按鍵脫扣。(比如另一只測試表筆)。
10.3 NA X-TRA 電池板(標配不含)
你的儀器僅可使用 GMC-I 高美測儀原裝的電池板。通過W美絕緣的電纜及安全電氣絕緣確保了使用者的安全。 (標稱二次 額定值: 5 V / 600 mA)。如果使用電池板安裝電池是電氣上斷 開的, 不需要從儀器上取下。
注意 使用電池板可能由于電容耦合而產生額外的測量誤差。因 此在測量電容和AC 量時，我們建議使用電池。 本技術參數僅適用于電池供電。
10.4 IMETRAHIT AM XTRA / OUTDOOR, SECULIFEHITAM 及SECULIFEHITMD 的接口選配件(標配不含)
USB X-TRA 雙向接口適配器
適配器可以用來連接STARLINE 萬用表，其裝配了一個串口IR 接 口用來連接PC的USB口. 適配器允許萬用表和PC之間進行數據傳輸。
METRAwin 10 電腦分析軟件
METRAwin 10 PC 軟件是一款多語言, 測量日志記錄程序 * , 可視 化, 評估 和記錄來自METRA HIT 萬用表的測量值。 有關系統要求的詳細信息，請參閱METRAwin 10/METRAwin 45的 安裝說明。
