儀器設備維修案例

客戶：北京某著名醫療器械公司

檢修設備名稱：多功能電器安規測試儀

型號：SECUTEST SIII+

故障現象：儀器開機即出現報錯信息：”Leakage current cannot be measured for Protection Class II devices.”

多功能電器安規測試儀SECUTEST SIII+檢修過程：--儀器設備維修案例

1） 先檢查設備外觀：發現設備上蓋綠色卡鉤破損，上蓋脫落。

2） 根據1.中發現的問題，懷疑設備受到劇烈外力沖擊而出現內部故障。

3） 拆機檢查，果然發現線路板邊緣有脫落的電子原件，影響到了設備正常工作。

4） 將相關被破壞的原件和電路處理好，反復測試設備，功能正常，修復完成。

5） 和客戶溝通故障根源，請客戶注意后續設備的安全防護，避免受到劇烈的外力沖擊。

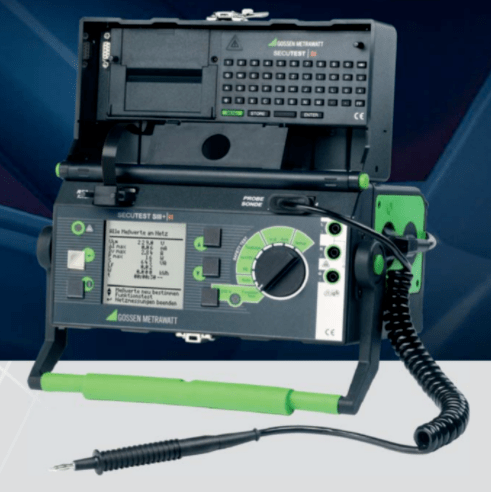

多功能電器安規測試儀SECUTEST SIII+產品簡介：

檢測各類電器產品電氣安全特性：絕緣電阻/高壓，泄露電流，保護導體阻值等。

多功能電器安規測試儀技術特色：

• 自動適應110V/60Hz或230V/50Hz供電電源

• 可根據標準進行自動測試，手動單項測試，導出報告


• 保護導體阻值：測量電流為200mA,10A或25A（選項）


• 6KV DC 高壓測試模塊（選項）


• 患者泄露電流：直流和交流分量可分開測量


• 可分析被測設備用電狀態：電壓，電流，功率，功率因數等


• 測試界面菜單引導簡明直觀


• 并行測試插孔適合無標準插頭被測件


• 背光矩陣LCD屏：顯示在線幫助信息，測量原理圖，錯誤提示

• 測得結果可存儲，通過專用軟件編輯并生成測試報告（選項）

• 可外接PC,打印機或讀碼器（選項）

• 內置安全開關保證操作者安全

基本參數：

使用電源電壓：103.5V...126.5V或207V...253V

使用電源頻率：50Hz或60Hz

使用溫度：0℃ ...+50℃

保護等級：IP40

通信接口：RS232

儀器重量：約4.5KG;帶高壓模塊約5.2KG

                 25A測試電流，約5.5KG

                 25A測試電流和高壓模塊，5.9KG

外形尺寸：292mm X 138mm X 243mm,無高壓模塊

                 292mm X 138mm X 300mm,帶高壓模塊
