儀器設備維修案例--電能質量分析儀

客戶：山東某環保節能企業

檢修設備名稱：電能質量分析儀

型號：Mavowatt20

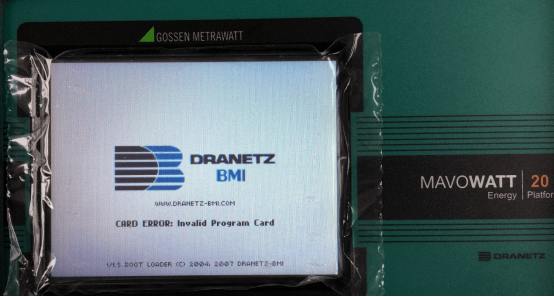

故障現象：開機報“CARD Error: Invalid Program Card ”

電能質量分析儀Mavowatt20檢修過程：

1） 檢查設備外觀，尤其是CF卡卡槽，未發現異常情況。

2） 將原CF卡重新裝到卡槽1內，開機檢測設備，故障如上圖所示。

3） 關機，將CF卡換到卡槽2內，開機檢測設備，故障依舊。

4） 更換另外1張樣機用的原裝CF卡，裝到卡槽1內，重新開機，故障依舊。

5） 升級設備Firmware后,重新設置儀器工作參數后，故障消除。

6） 經和客戶確認，客戶曾經自行升級Firmware,但未成功。

7） 反復測試設備，功能正常，修復完成。

8） 和客戶說明 -- 非必要最好不要自行更新設備Firmware, 升級失敗，嚴重的可能造成儀器徹底失去功能，將故障擴大化。

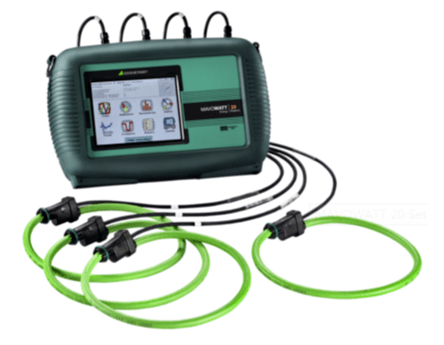

電能質量分析儀主要性能：

電能質量分析儀產品特點：

• 簡單設置快速得到測試結果，自動設置向?qū)Э梢允共僮髡叩眯膽?yīng)手


• 大存儲容量和快速數據傳輸，可更換的CF卡，最大可擴充到32G

• 高精度測量，不間斷記錄，電壓/電流0.1%精度，每周波256個采樣點

• 檢測電網告饒信號，捕獲諧波、電壓跌落和波動

• 測定環境的影響，探查相對能源消耗中CO2的排放

• 清晰的需求和能耗報告，匯集測試值和超限值

• 全面的能效分析，獨立的輸入輸出能量統計和根據電費價目的評估

• 額外的不同輸入通道，使得測量Vn-PE,IN成為可能

• DC耦合輸入測量，交流直流可同時測量

• 客戶自定義報告的分析軟件EPRW,完全免費的能效測量軟件

• 兼容Dranview6,Dranview6可更新驅動和能源設計報告
