德國GMC-I高美測儀Sineax電量變送器概述：

Sineax電量變送器用于強電測量的電量變送器。

特色：

價格合理的標準解決方案：

這些產品是以合理價格獲得單相或三相大電流系統中所有測量值的標準解決方案。

我們的測量設備將測量的電流轉換成標準，可確保您的人身安全。

此外，這些設備符合EN 61010模擬輸出信號（電流、電壓）。

型號	測量參數	輸出信號	特點	電力系統類型	外殼寬度
I542	AC 電流	U, I	自供電	單相	35 mm
I538	AC 電流	U, I	帶電源或2線	單相	35 mm
I552	AC 電流	U, I	均方根值測量	單相	70 mm
U543	AC 電壓	U, I	自供電	單相	35 mm
U539	AC 電壓	U, I	帶電源或2線	單相	35 mm
U553	AC 電壓	U, I	均方根值測量	單相	70 mm
U554	AC 電壓	U, I	差異特性/RMS值測量	單相	70 mm
P530 有功功率 U, I 單相, 3-/4-相平衡或不平衡 105 mm
Q531	無功功率	U, I		單相, 3-/4-相平衡或不平衡	105 mm
F534	頻率	U, I		L – 0 or L – L	70 mm
F535	頻差	U, I	cos or 成比例	U1 – U2	70 mm

G536 相位角 U, I cos or 成比例單相, 3-/4-相平衡或不平衡 70 mm

G537 相角差 U, I cos or 成比例 U1 – U2 70 mm

M561, M562, P, Q, S, I~, U~, f, LF, U, I 可配置的， 1、單相, 3-/4-相平衡或 105 mm

M563 cos (PF), sin (QF), 2或3個電氣隔離輸出不平衡

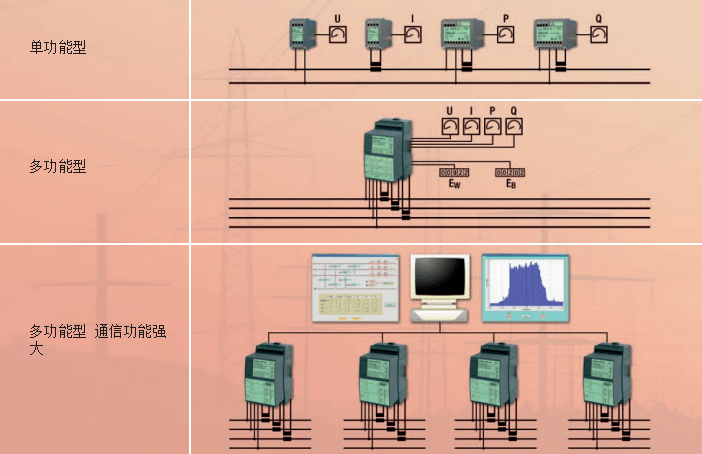

SINEAX多功能測量設備：

多功能可通訊電量變送器

CAM和DME4系列多功能電量變送器是用途廣泛且通信傳輸能力強大的產品，它們可以同時測量電力系統中的所有標準測量值，并可以與之通信以許多不同的方式傳送給操作員或控制系統。DME4系列采集裝置到目前43 個測量（0.2級），此外，通過標準內置儀表的有功或無功測量功能（1級響應2 級）還能夠監測您的能源消耗。

SINEAX CAM多功能電量變送器是專為配電系統或工業工廠的測量而設計的。一致性測量保證任何系統變化都能可靠地被采集并包含在測量數據中。高性能的測量系統使該裝置也適用于強畸變系統。

I/O接口可按要求布置。最多可使用4 個具有不同功能的模塊。記錄器允許長期記錄測量值的進程，按時間順序列出可記錄的事件、警報和系統消息。可選顯示用于現場可視化測量數據和列表?xiàng)l目。

輸出信號 配置

型號 測量參數 模擬數字 A200-接口通信接口傳輸協議

DME 424	P, Q, S, I~, U~, cos (PF), sin (QF), LF, f	2 4	RS 232	—	—
DME 442		4 2	RS 232	—	—
DME 440		4 —	RS 232	RS 485	Modbus
DME 401		— —	RS 232	RS 485	Modbus
DME 400		— —	RS 232	LON FTT-10A	LonTalk
DME 406		— —	RS 232	RS 485	Pro?bus DP
