IEC62446-1:2018測試程序之光伏組串電流測量：

☆ 光伏串電流測量測試的目的是確保系統的正常運行，并驗證在光伏陣列布線中沒有重大問題，這些測試不作為組件/陣列性能的測量。

☆ 短路測試或正常運轉時測試均可，可能的情況，優選短路測量，因?yàn)樗鼘⑴懦齺?lái)自逆變器的任何影響

☆ 測試結果應在10%偏差以?xún)?nèi),大于10%可能跟光照，遮擋，組件損壞，安裝故障有關。

注意：I-V 曲線測試也與變頻器無關，并提供了進行此測試的良好替代方法

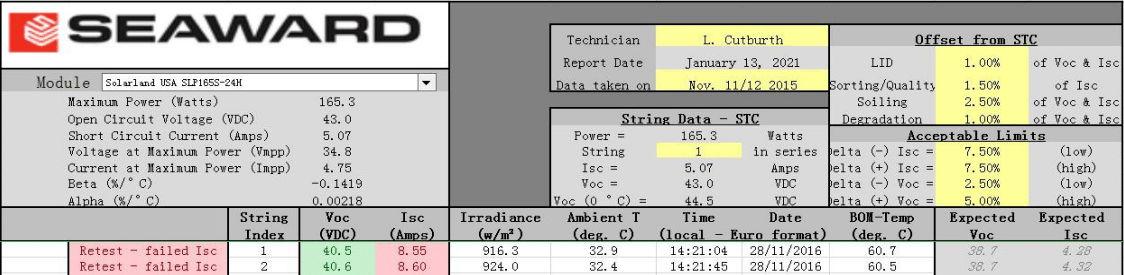

IEC62446-1:2018測試程序之光伏組串電流測量結果評估

對比方法有兩種

一、通過廠家提供的在測試時輻照度條件下的功率曲線對比或者通過廠家組件在STC狀態下的短路電流推算當前狀態下的短路電流，偏差不超過10%（建議用IV曲線測試儀或?qū)Ｓ瞄_(kāi)路電壓短路電流測試儀測試后推算STC狀態下的短路電流值和廠家出廠STC數據對比）

二、對于同類型組件在輻照度穩定時可以相互對比偏差不大于10%，在輻照度不穩定情況下可以延遲測試或通過多個儀表測量短路，其中一個做為基準，其它測量值和其對比

光伏組串 - 短路電流測試

首先確保所有開關設備和斷開裝置都打開，并且所有光伏串彼此隔離，輻照度穩定（5w/㎡內波動）后進行短路測試。

短路方法有三種：

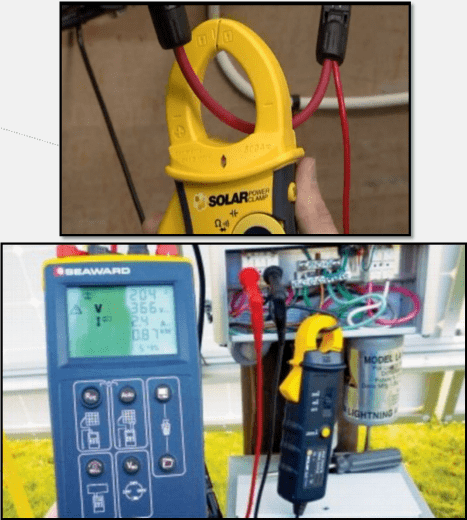

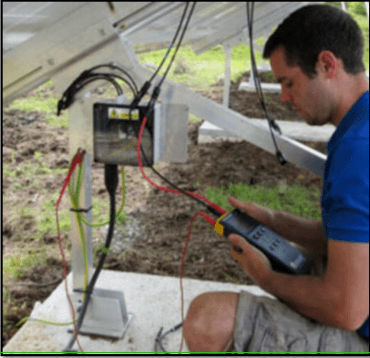

 a）使用具有短路電流測量功能的測試儀器（例如專用光伏測試儀PV150/200，如右圖接線，短路和測量一起完成）；

 b）臨時連接到已經存在于所述串電路中的負載斷路開關裝置中的短路電纜；

 c）使用“短路開關測試箱”

光伏組串 – 正常運行電流測試

☆ 在系統開啟并處于正常操作模式（逆變器最大功率點跟蹤）的情況下，應使用放置在串電纜周?chē)倪m當夾式電流表測量來自每個光伏串的電流。

☆ 對于具有多個相同串的系統，并且在存在穩定的輻照度條件的情況下，應當比較各個串中的電流的測量。

光伏組串 – 正常運行電流測試

（輻照度不穩定的測試方法）

☆ 測試可被延遲。 u可以使用多個儀表進行測試，其中一個儀表在參考串上。

☆ 可以使用輻照度計讀數來校正短路電流讀數。

☆ 可以使用專門的光伏測試儀（具有輻照度測量）。

☆ 可以執行I-V曲線測試。

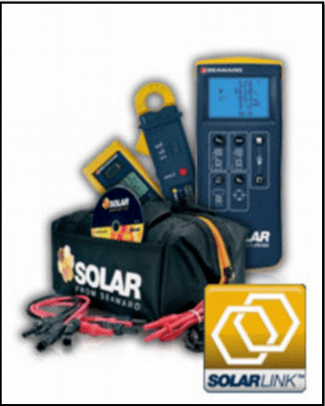

備注：PV200套裝滿足輻照度不穩定下的各種測試方案
