SECUTEST ST系列綜合電器安規測試儀中文快速操作指南二：

9 單功能測量

任何測量的持續時間是可以自定義的。相關測試可以通過點擊START/STOP來啟停。 對于單功能測量沒有預設限值。因此對單 功能測量值也沒有一個判斷結果。

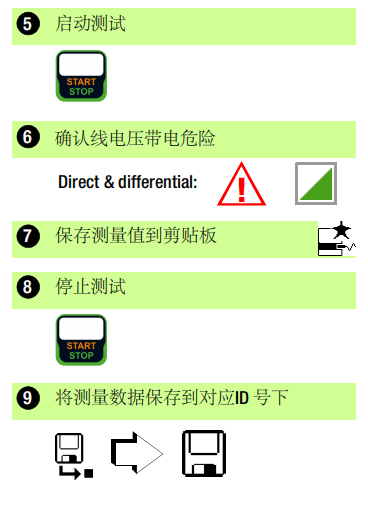

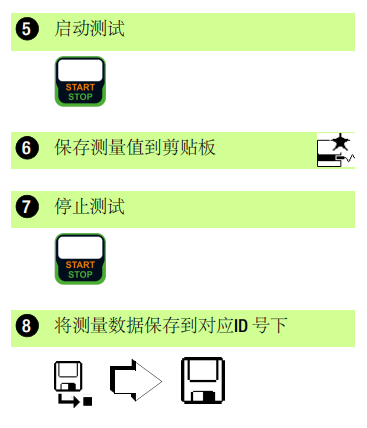

具有保存功能和預選(ME)裝置的測量程序如果要將單個測量值保存到數據庫中選定的(ME)設備中（請參見第6節），則建議執行以下步驟。

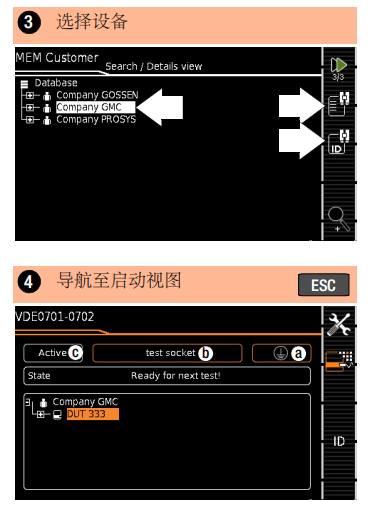

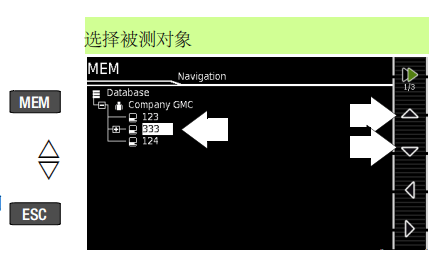

1 通過按MEM鍵來激活數據庫視圖 （MEM導航）。

2 選擇(ME)設備或其ID編號，用滾動鍵進行以下測量。

3 通過按ESC鍵或啟動/停止鍵返回到測量視圖。

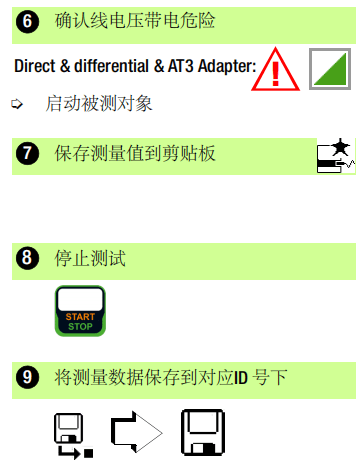

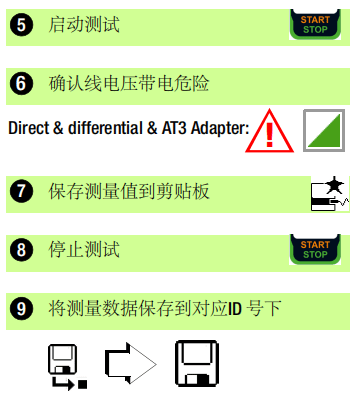

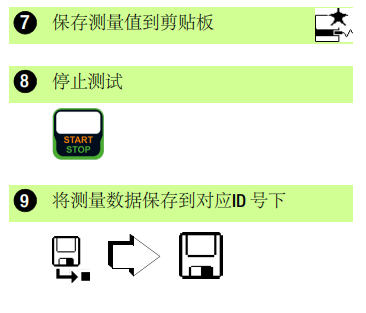

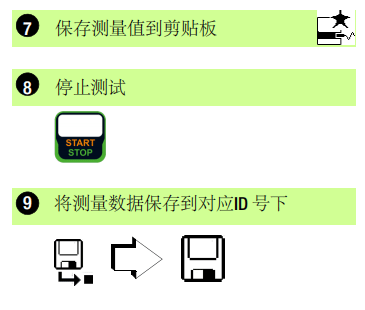

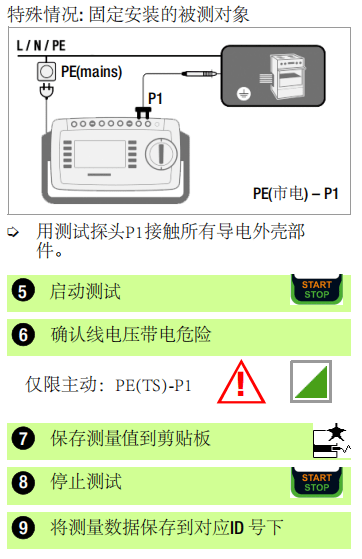

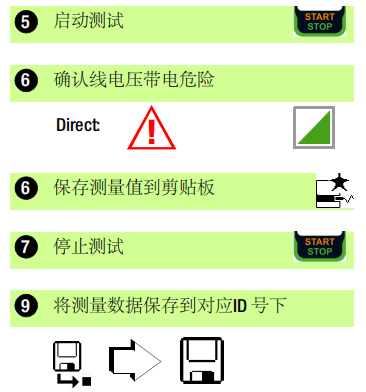

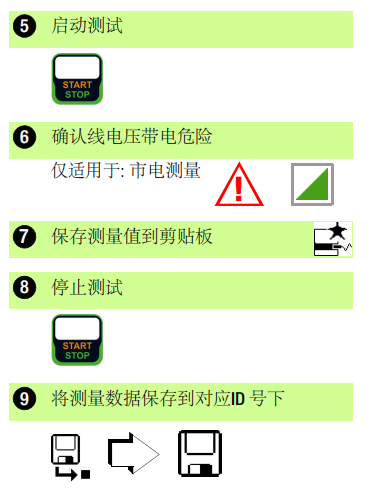

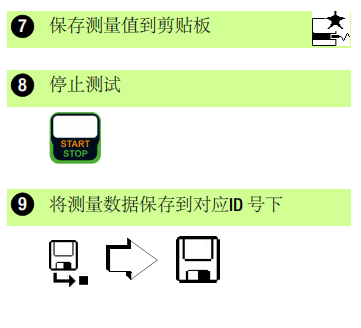

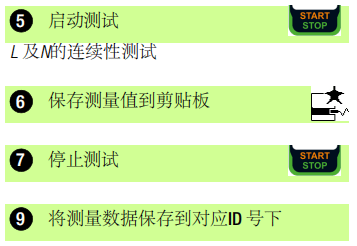

4 在被測對象開機之前，使用啟動/停止鍵開始測試。右側顯示的測 量值記錄符號。 每次按下此鍵時， 當前顯示的值將被保存到剪貼板中 并且在符號中顯示的數字增加了1。

5 在使用啟動/停止鍵完成測試 前，請先將被測對象關機。將出 現“另存為”符號（包含保存到剪貼板的測量值數的軟盤圖標）。

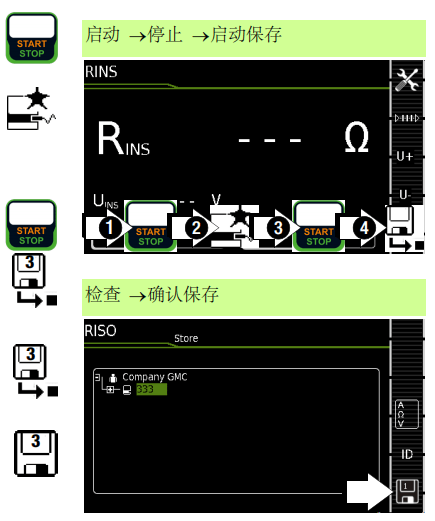

6 如果現在按下保存符號，顯示器 將切換到SAVE視圖，其中將突出 顯示預選的(ME)設備

7 再次按下保存符號后，將顯示確認存儲成功。同時，顯示器返回到測量視圖

保存功能和ME（后續）裝置的測量程序

作為上述步驟的等效方案，您可以從步驟4 開始，在測量完成后，將結果分配給包含在數據庫中的(ME)設備或它的ID號： 通過手動選擇ID并通過字母數字鍵盤輸入ID，或通過掃描條形碼。

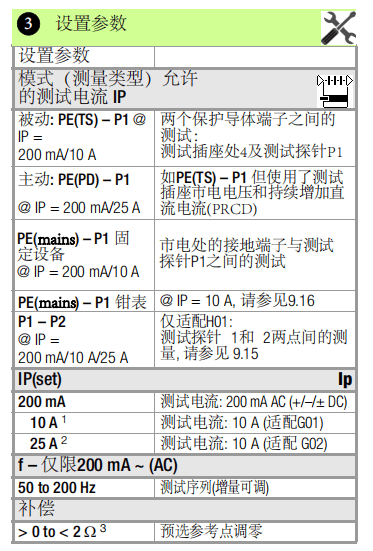

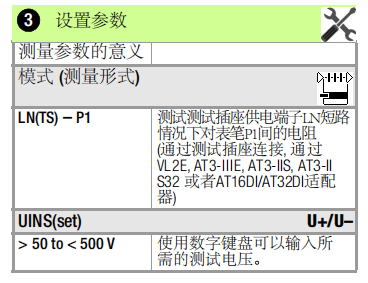

9.1 RPE – 保護等級1類設備的保護導體電阻測試

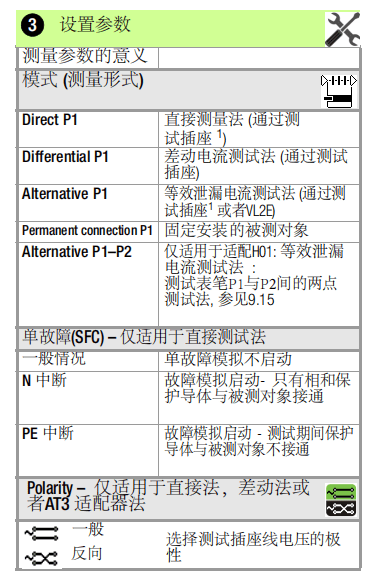

1 SECUTEST ST BASE(10) / SECUTEST ST PRO /  SECULIFE ST BASE

2) SECULIFE ST BASE25

3) 所選的補償值被長久存儲到存儲器中，并適用于在選擇器開關 位置 A1 ... A9

4) 也可以通過EL1, VL2E, AT3 適配器, AT16DI/AT32DI進行連接

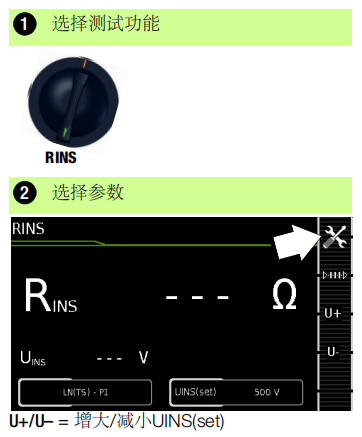

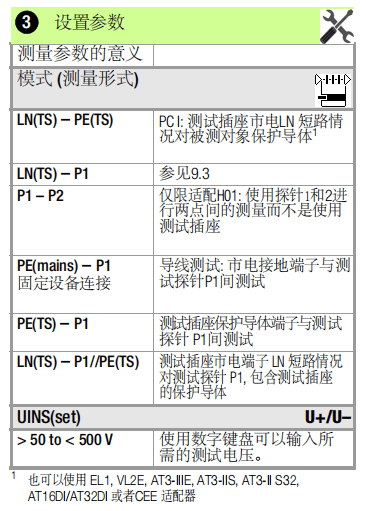

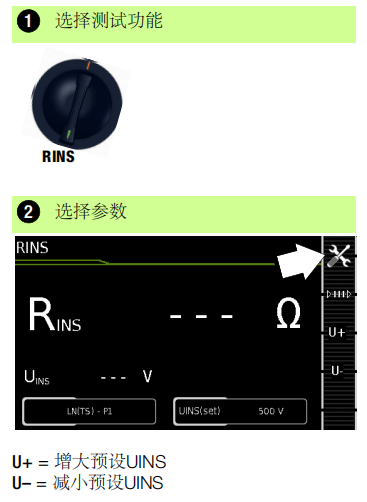

9.2 RINS – 保護等級1類設備的絕緣電阻測試

9.3 RINS – 保護等級2類設備的絕緣電阻測試

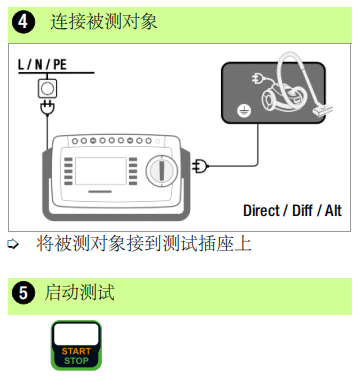

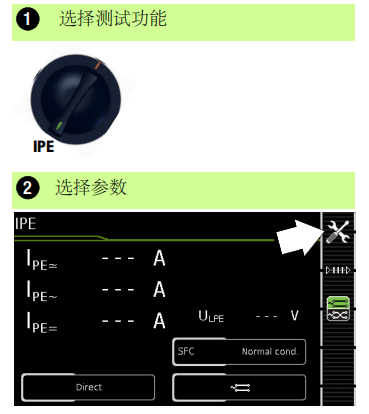

9.4 IPE – 保護導體電流

2) 僅適用于使用測試插座供電的被測對象 不適合使用AT16DI 或者AT32DI 適配器的測量

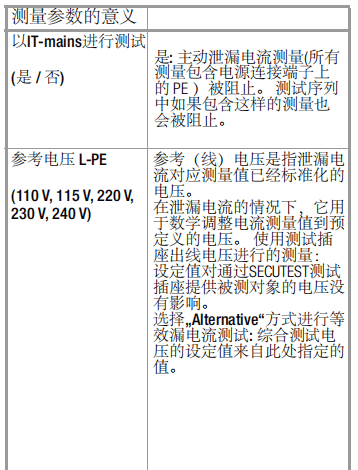

在測試所有泄漏電流前, 請?jiān)谠O(shè)置菜單檢 查測試參數?Ref. voltage L-PE“ 及 ?Testingfreq.  Alt“ 是否設置正確, 參見11章

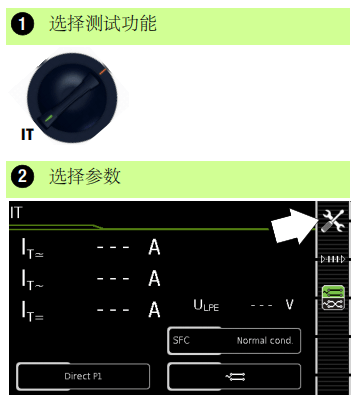

9.5 IT – 接觸電流

1 也可以通過 AT3-IIIE, AT3-IIS, AT3-II S32, AT16DI/AT32DI 進行連接

2 僅適用于使用測試插座連接的被測對象 不適用于使用 AT16DI 或者AT32DI 適配器的測量

在測試所有泄漏電流前, 請?jiān)谠O(shè)置菜單檢 查測試參數?Ref. voltage L-PE“ 及 ?Testingfreq.  Alt“ 是否設置正確, 參見11章

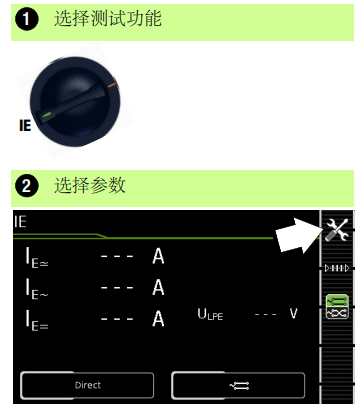

9.6 IE – 設備泄漏電流

在測試所有泄漏電流前, 請?jiān)谠O(shè)置菜單檢 查測試參數?Ref. voltage L-PE“ 及 ?Testingfreq.  Alt“ 是否設置正確, 參見11章.

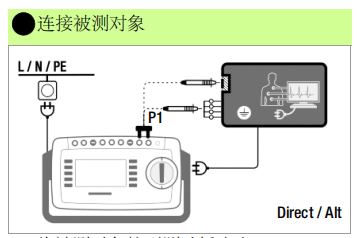

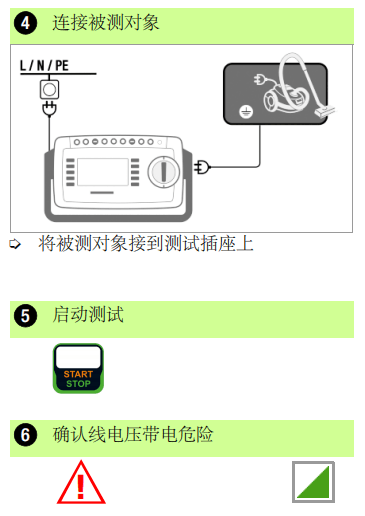

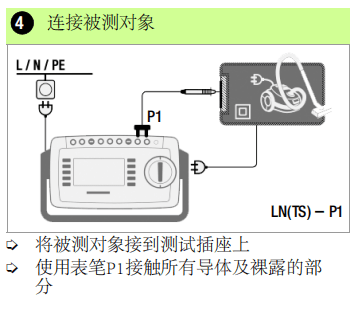

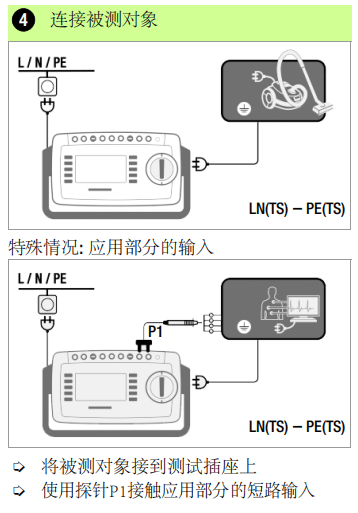

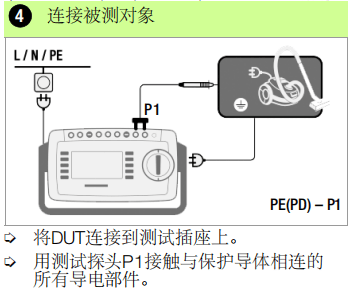

? 將被測對象接到測試插座上

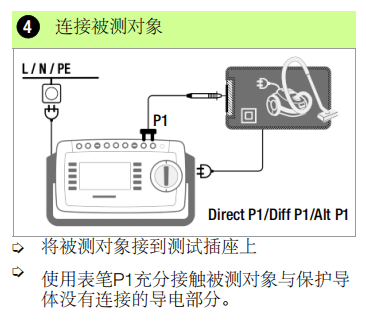

? 使用表筆P1充分接觸被測對象與保護導 體沒有連接的導電部分。

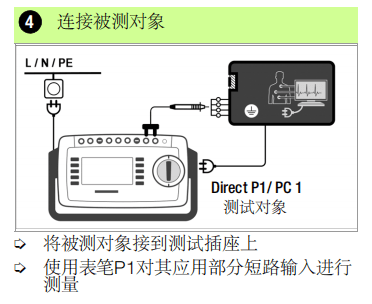

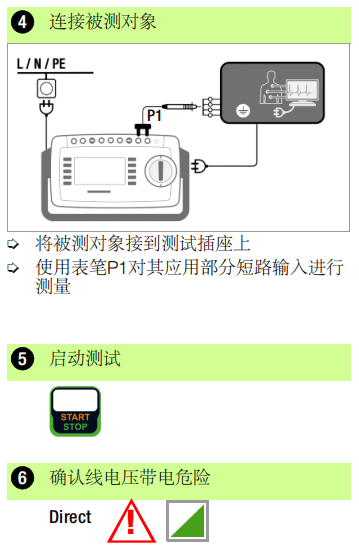

? 對于有應用部分的被測對象: 還需使用 表筆P1對其應用部分短路輸入進行測量

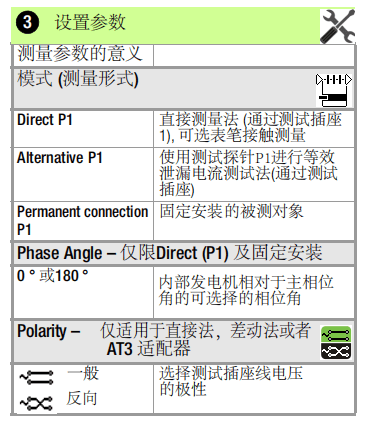

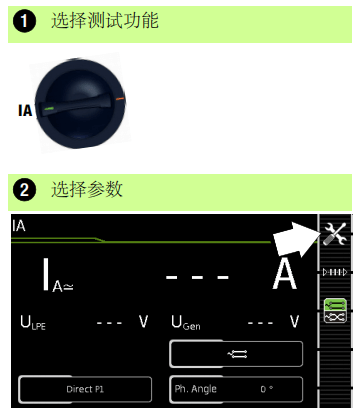

9.7 IA – 應用部分的泄漏電流

在進行所有泄漏電流測試前，請確保設 置菜單中測量參數?Ref. voltage L-PE“ and  ?Testingfreq. Alt“ 已經設置準確了。請參見 章節 11。

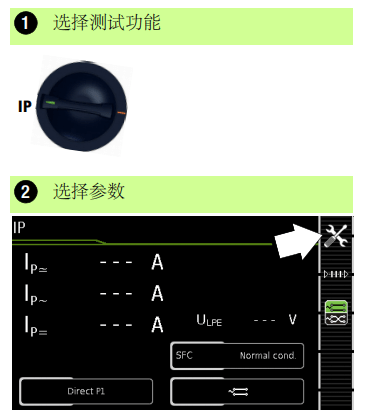

9.8 IP – 患者漏電流

在進行所有泄漏電流測試前，請確保設置 菜單中測量參數?Ref. voltage L-PE“ and  ?Testingfreq. Alt“ 已經設置準確了。請參見 章節 11。

9.9 U – 表筆測電流

? 將被測對象接到測試插座上

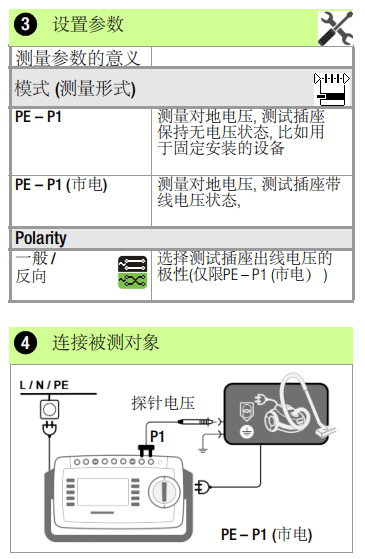

? 用P1測試探針接觸不接地輸出從而保護 特低電壓。

? 選擇線路電壓極性 特殊情況: 固定安裝的被測對象

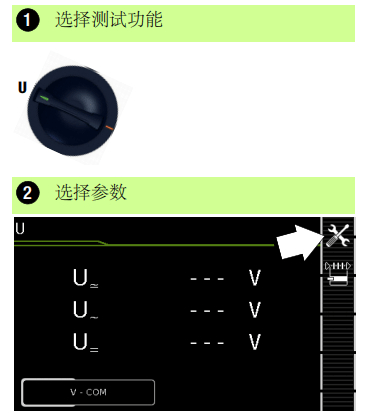

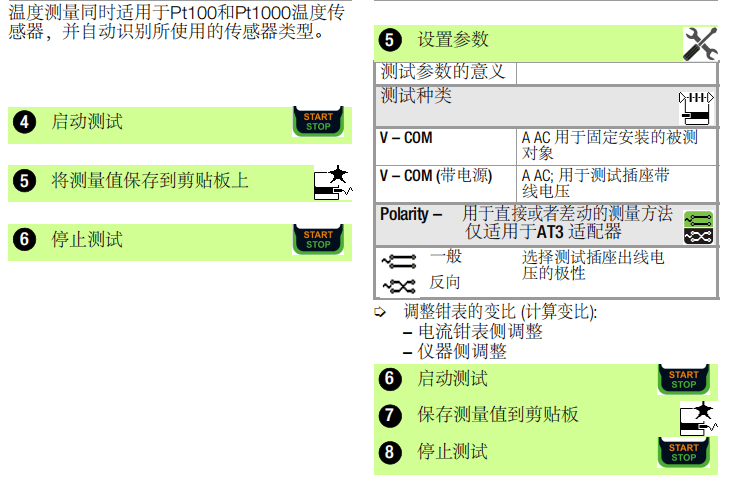

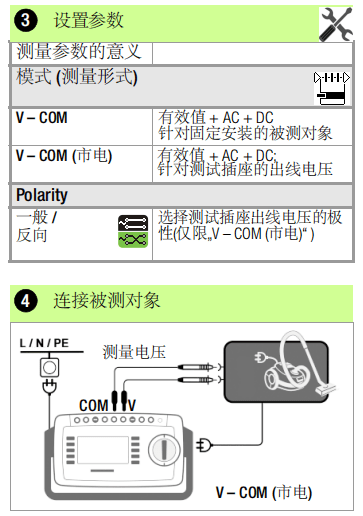

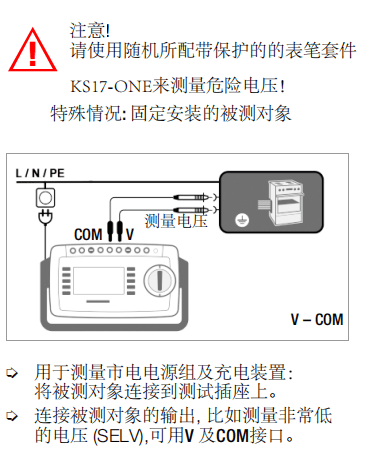

9.10 U – 測量電壓 SECUTEST ST PRO 及 SECULIFE ST BASE 適配 I01:

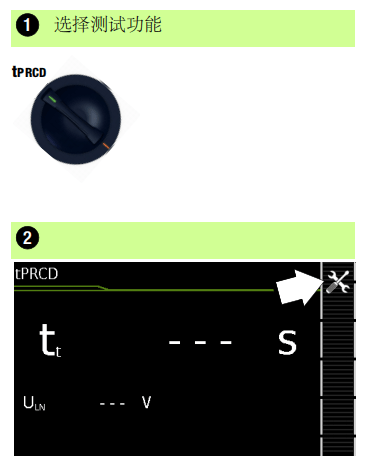

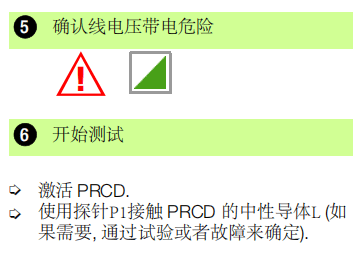

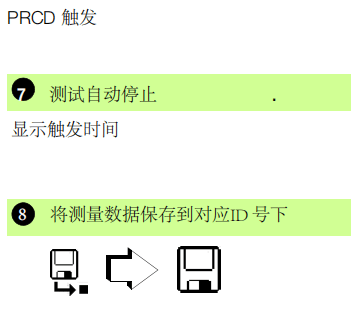

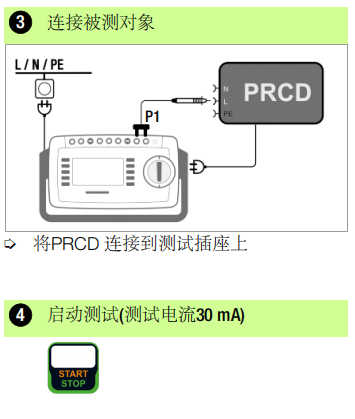

9.11 tPRCD – PRCD 觸發時間 (便攜式剩余電流裝置)

9.12 P – 功能測試

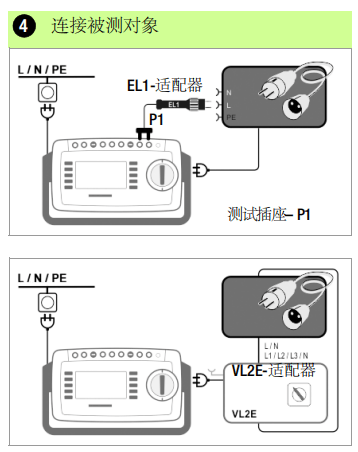

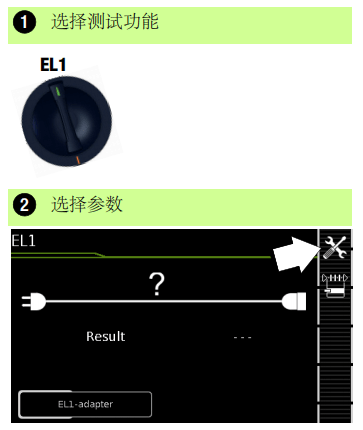

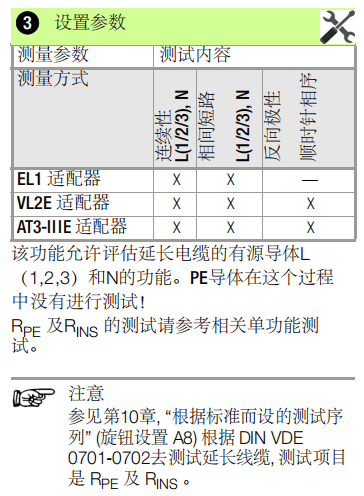

9.13 EL1 –延長線纜的功能測試

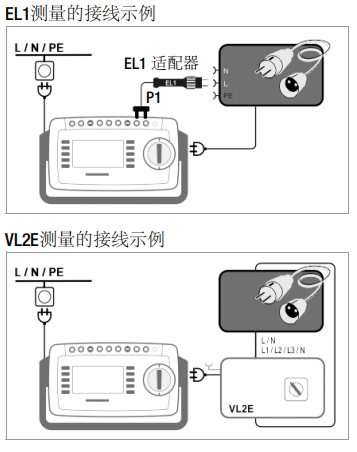

EL1 適配器的連接

? 將EL1 適配器接到測試儀器上的 P1探針插座

? 將延長線末端的插頭連接到測試插座 上。

? 將延長線末端的接頭插座連接到EL1適 配器處的插頭。

連接測試適配器 VL2E and AT3-IIIE

? 接線示例請見第 9.17節

9.14 EXTRA – 特殊功能

? 選擇所需要的測試功能

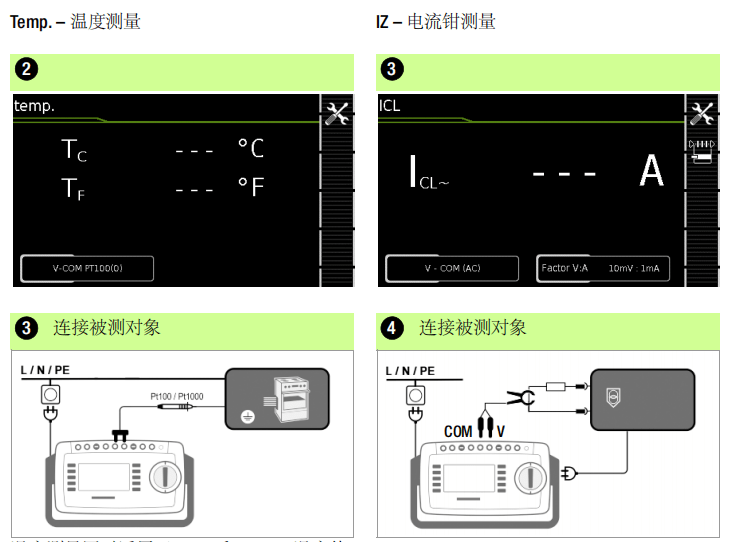

9.15 使用測試探針P1 及 P2 進行兩點測量

SECUTEST ST PRO 及 SECULIFE ST BASE(25) 適配 H01

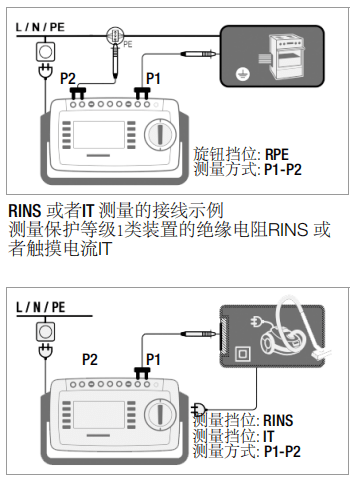

如果您的被測對象沒有適配SECUTEST測試 插座的市電插頭或者測試對象是固定安裝的,  那么第二根探針與首根組合起來就能進行,  兩點測量。雙線法測量 RPE, RINS及等效漏 電流測試 。

探針1對探針2的測試是與電源電氣隔離的。 因此，在測試探針上是沒有電壓的。

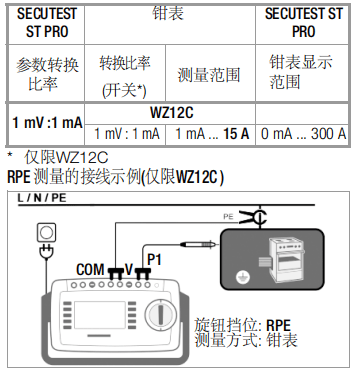

RPE 測量的接線示例 測量保護等級1類的固定安裝裝置的保護導 體電阻RPE。

9.16 使用電流鉗測量保護等級1類的固定安裝被測對象 BASE(25)

僅限SECUTEST ST PRO 及SECULIFE ST

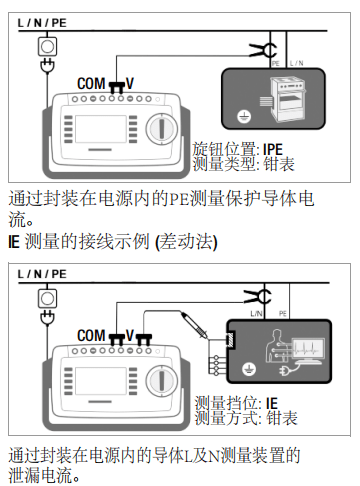

通過封裝在電路中的PE來測量測試電流。 只有當測試電流設置為10A交流電時，才能選擇該測量類型。 測量IPE的接線示例 (直接法)

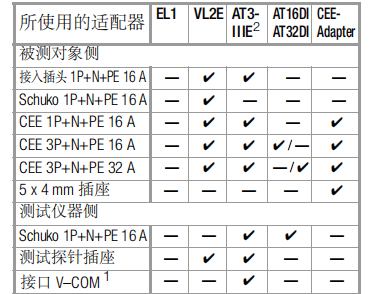

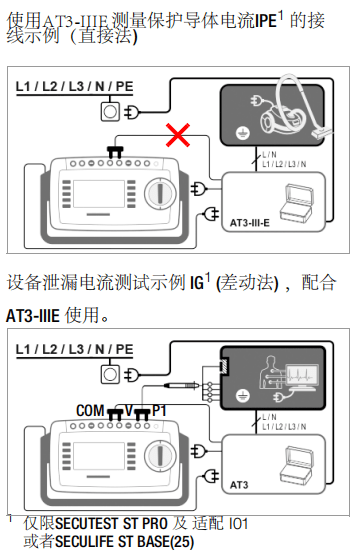

9.17 使用測試適配器的測量

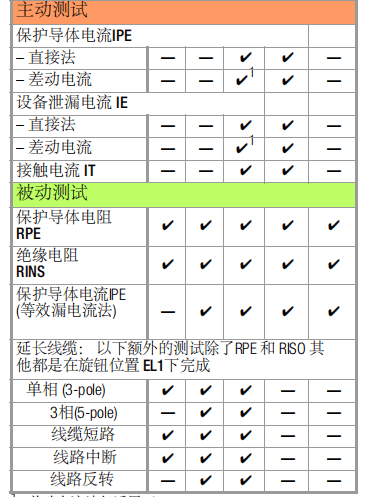

差動電流法僅適用于SECUTEST ST PRO 2 對于IPE 及IG: 可使用AT3-IIS 或者AT3-II S32

注意! 有關測試適配器和被測對象的正確連接以及測試序列中的特殊，請考測試適配器的操作說明。

10 標準測試序列

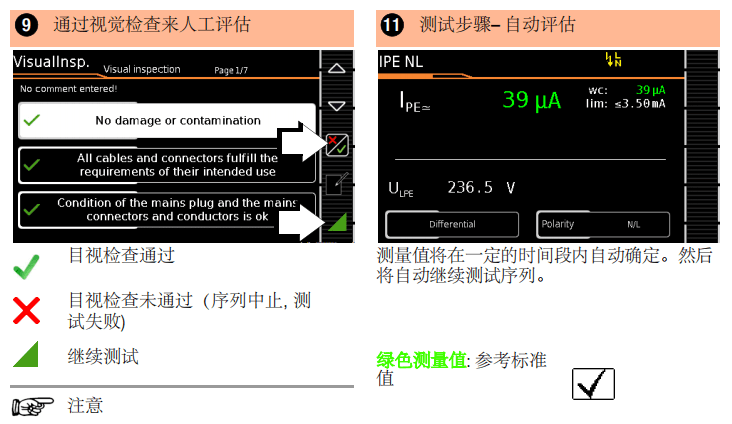

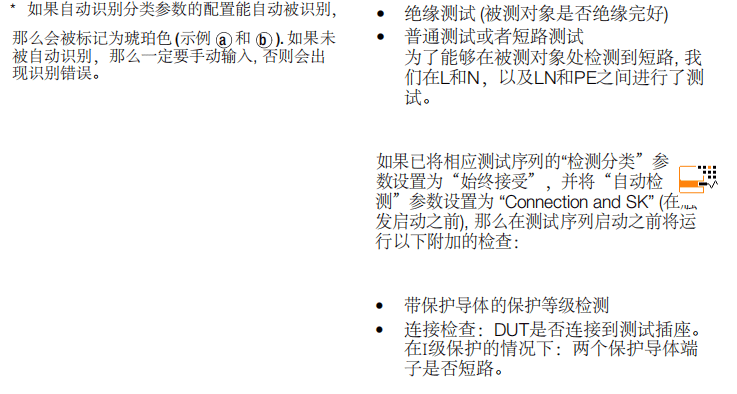

如果會經常運行相同的單個測試序列（一 個接一個，并通過后續生成報告），例如 按照標準中指定的那樣，建議使用測試序 列。因?yàn)槠湟寻凑諛?biāo)準輸入了測試序列的 極限值。因此，在基于壞情況評估的測 量期間進行繼續/中止評估。如果瞬時測量 值顯示為綠色，則它位于標準中指定的極 限值范圍內。如果測量值為紅色，則不符 合標準中規定的要求。如果測量值顯示為 琥珀色，則需要進一步的確認輸入。 即使 測試對象有一個項目失敗，測試序列也會 中止并且按照所選標準進行的測試也會被判定失敗。

10.1 一般步驟

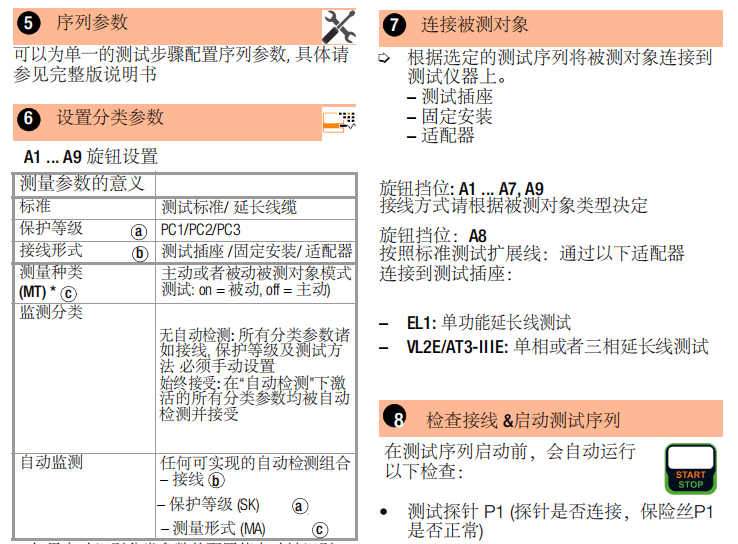

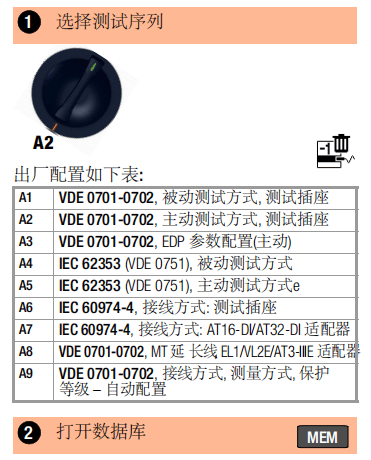

1 使用旋轉開關(A1 ... A9)選擇所需的測試序列。

2 如果沒有選擇任何測試對象，請?jiān)谶x擇 ID后輸入測試對象的ID號，或者通過條形碼掃描儀。

3 等同于步驟 2, 使用MEM鍵激活數據 庫視圖:

4 使用滾動鍵選擇測試對象

5 點擊ESC鍵返回到測量界面

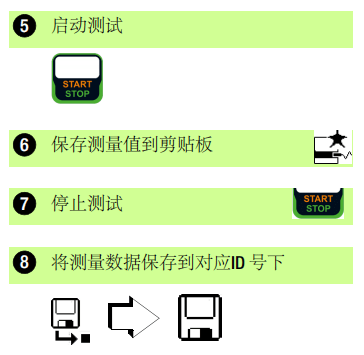

6 點擊 START/STOP 按鍵開始測試序列

7 右側顯示的是測量值記錄符號。 每次按下此鍵時，將重新啟動測量或評估程序（參見第10.2章中的案例B）。

8 通過按下右邊所示的鍵來進行下一 次測量。

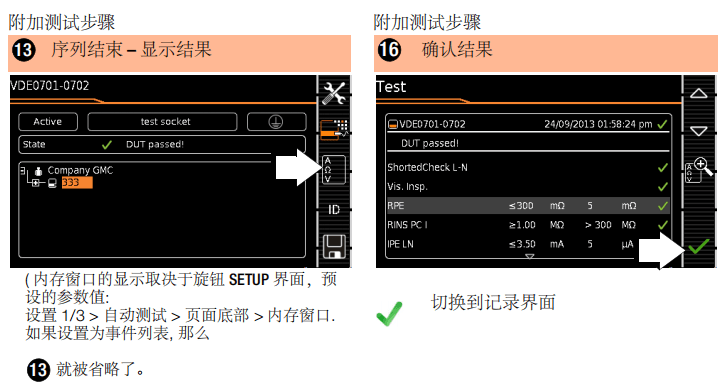

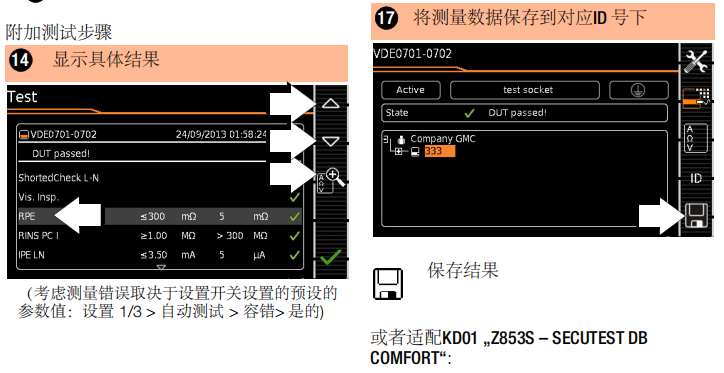

9 在測試序列的末尾，您可以導出單個測試步驟的結果列表。

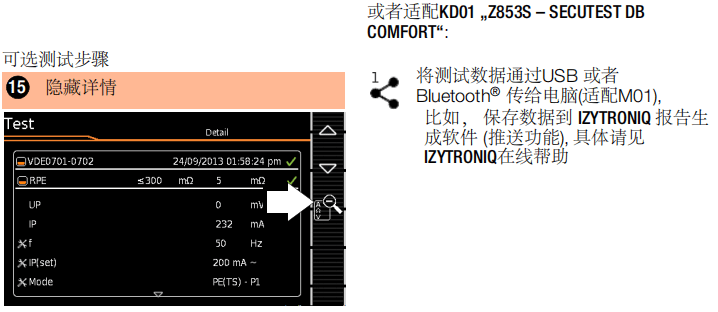

10 如果您想查看詳細信息，如單個 測試步驟中的設置，用光標選擇所需的測量值，然后按+放大鏡鍵。

11 通過按下-放大鏡鍵，顯示器將返回到測試步驟的列表中。

12 按“保存”鍵保存成功測試序列的結果。

10.2 評估步驟

對于給定測試序列中的某些測試步驟，可 以手動啟動評估過程，但所有其他步驟都會自動運行。

案例 A – 含自動觸發的評估:

一旦測量值穩定下來，就會自動啟 動評估（例如，持續時間為5秒）。 在此期間發生的壞值將被保存， 然后自動切換到下一個測試步驟。

案例 B – 含手動觸發的評估:

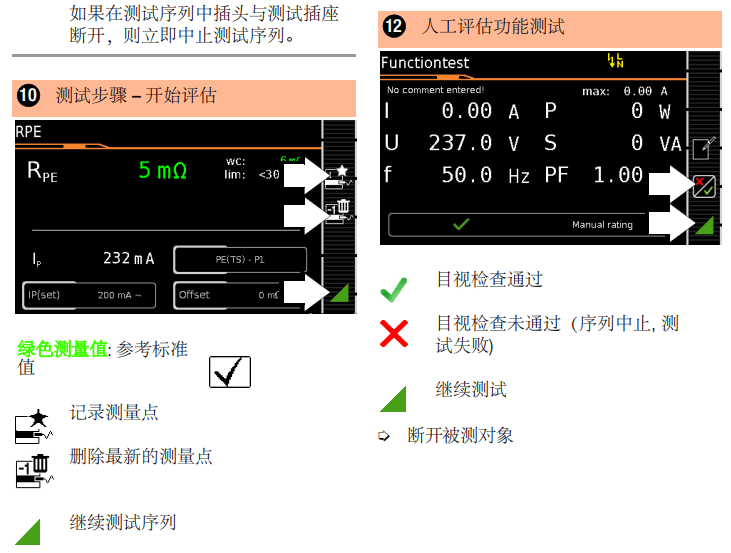

按下測量值記錄符號將開始進行評估 (顯示: 0). 。經過一段時間后，將壞值保存在右側WC（壞情況）：在測量值測量符號中顯示數字1，表示首個測量值已保 存。 再次按下測量值記錄圖標， 重新啟動評估過程。如果出現更差的值則使用新的值。

但是，如果此值優于以前的壞值，則 原始值將保留在顯示器中。根據要?jiǎng)h除保存到剪貼板的最后一個值還是所有 值，按下面所示的符號選擇適當次數。 按右邊所示的符號進行下一個測試。

10.3 樣本測試序列

11單功能測量及測試序列的測試參數

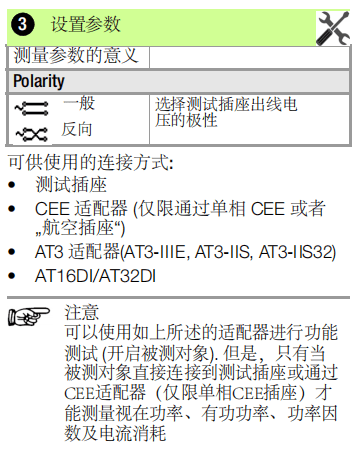

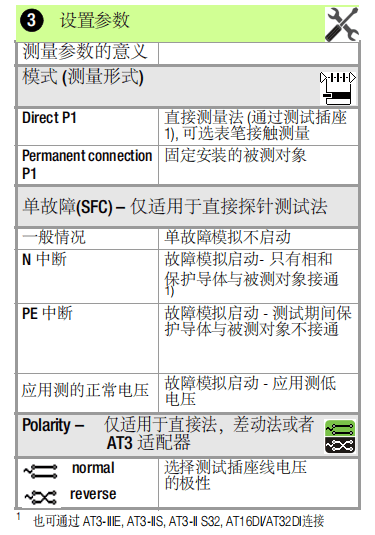

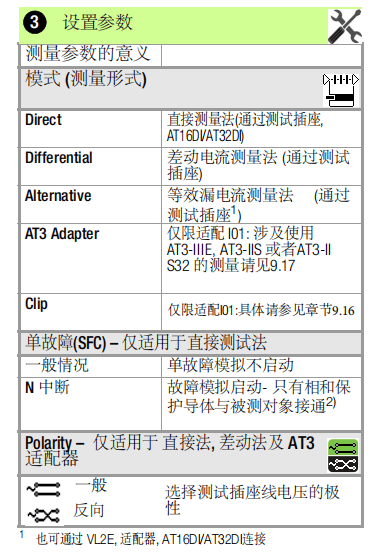

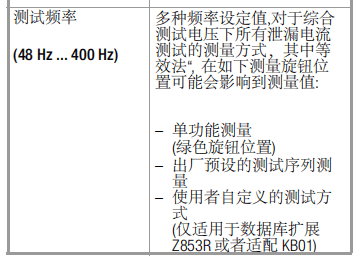

同時適用于單功能測量和測試序列的測量參 數，必須在旋鈕位置SETUP中進行設置。

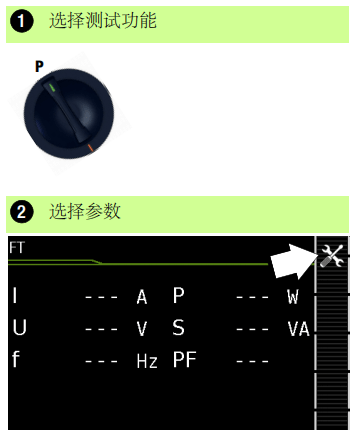

設置 1/3 > 所有測量環境
