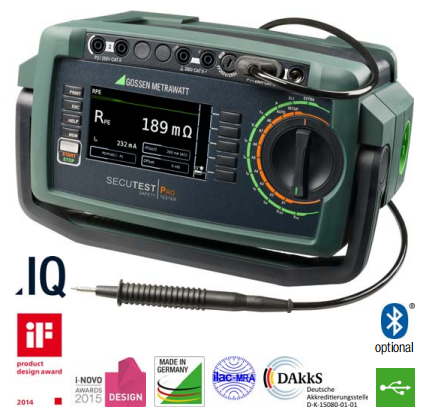

secutest-base-pro-seculife-stbase-db_gbc電氣安全測試儀器中文產品參數說明：

SECUTEST BASE / PRO 及 SECULIFE ST BASE(25) 根據VDE0701-0702、IEC62353和IEC60974-43， 測量設備電氣安全的測試儀器

? 預先配置的測試序列，以便快速測試操作簡單的設備

? 配有通用可調的測試序列

? 使用一種測量方法執行一個測試序列

? 適合由接受過培訓的人員使用

? 大數據維護和存儲理念自動化測試序列和測試數據高達50000條 記錄

? 通過雙旋扭開關、直接選擇鍵和軟鍵快速訪問測量和測試功能

? 高分辨率，明亮的4.3”TFT彩色顯示屏

? 獨特的多重測量允許方便地記錄多個測量點

? 自動被測對象連接和保護等級檢測

? 緊湊的，抗沖擊的外殼，包裹橡膠進行保護

? 全面、符合法律安全的測試報告

? 現代化的接口： 用于數據輸入（兩個USB A）和數據交換（一個USB B）

? 供全球通用的多種設置選項（語言、鍵盤、字符集、日期、 時間）

? 根據DINVDE0701-0702-PRCD對測試序列中PRCD標準型、 SPE-PRCD、PRCD-S和PRCD-K的PRCD進行檢測。

SECUTEST DB+ 數據擴展套件(Z853R) (固件版 本2.2.1)

? 可以通過PC軟件(IZYTRONIQ)進行遠程控制。

? 用于屬性、建筑、樓層和空間的額外數據庫元素，以便更好 地構建大型數據庫，以及針對部門和成本中心的額外字段

? 多重打印-將幾個/所有測試報告（連接Z721S熱敏打印 機）打印出來，只需一鍵即可完成被測設備報告打印

? 創建用戶自定義的報表模板，并在SECUTEST的模板中管理 它們，包括公司標志

? 將所有數據（主數據和測量值的數據）作為文件導出到U盤

? 從IZYTRONIQ或U盤導入所有被測對象主數據（測量值除 外）到SECUTEST

? 在IZYTRONIQ中創建用戶自定義的測試序列并上傳到 SECUTEST

? 新的數據庫字段測試周期（也用于與IZYTRONIQ同步）

SECUTEST DB COMFORT 數據擴展套件(Z853S)

? 新的數據庫對象針對醫學設備進行數據記錄

? 通過軟按鍵“Search all”的搜索功能現在也允許在新的領域 搜索“UDI”（W一設備識別號）醫療設備。

? 用戶自定義測試序列-用戶自定義的序列數量現在已經增加到 24個。

? 移動測試對象——樹形結構內（醫療）設備的移動可以通過 按住主顯示屏中的樹形符號來實現。

? Touched it-通過按住主顯示屏中的詳細視圖，可以將（醫 療）設備打開并編輯。

? 自動存儲-在設置中可以激活自動存儲功能，以便自動測試的 測試結果可以立即存儲在選定的測試對象下。

? PushPrint-與測試儀器連接的電腦可以將其置于另一種操作模 式，即數據直接發送到連接的電腦，而不是保存它們于儀器 內存中。

? 快速編輯——當輸入一個新的被測對象時，可以激活快速編 輯選項，從而使用戶能夠在輸入ID號碼后一次輸入所有其他信息。

? 新的數據庫字段測試周期（適配2.0.0及之后版本，也用于與 IZYTRONIQ同步）

SECUTEST BASE/PRO及SECULIFE ST BASE(25) 設備電氣安全測量的測試儀器

創建數據庫

可以在測試儀器中創建一個完整的測試結構，其中包含有關客戶、建筑、樓層、房間和測試對象的數據。這種結構可以讓屬 于不同客戶的被測設備實現單功能測量或測試序列測量。手動單功能測量可以被分組成所謂的“手動序列”。

SECUTEST PRO和SECULIFE ST BASE(25)測試儀器以及具有數據庫擴展的儀器(適配KB01)使用戶能夠通過IZYTRONIQ軟件在PC 端準備測試結構，以便隨后傳輸?shù)綔y(cè)試儀器。

*僅適用SECUTEST PRO或具有數據庫擴展(適配KB01)和 SECUTTEST BASE（25）

數據接口中設置的結構和保存到測試儀器上的測量數據可以通 過USB從端口導入到izytroniq報告生成軟件中。然后，數據可以 在PC上存檔，可以用軟件添加評論，并可以生成報告。 以下輸入和輸出設備可以連接到兩個集成的USB主端口：

? 一個外置鍵盤和一把掃碼槍或RFID識別器

? 用于數據備份、導入、導出和報告的U盤

? 打印機

軟件更新

由于固件可以通過USB進行升級，測試儀器可以始終保持新?tīng)顟B(tài)。

報告生成功能

電氣設備的認證報告或設備日志所需的所有值(例如：ZVEH)都可以用該儀器進行測量。由于測量和測試報告，測量數據可以被記錄和存檔，它可以用連接到USB端口的熱敏打印機打印，或存儲到PC上。

測量點變化的自動檢測

在保護導體測量過程中，測試儀器識別測試探頭是否與保護導體 接觸，這可以通過兩種不同的聲學信號來表示。在需要測試多個保護導體連接時，此功能非常有用。

電源連接分析

測量線路的電壓和頻率，并與設置菜單中指定的數據進行對比。需要根據標準規定的瞬時電壓或標稱電壓，例如為了推斷泄漏電流測量用的測量值。

自動檢測電源連接錯誤

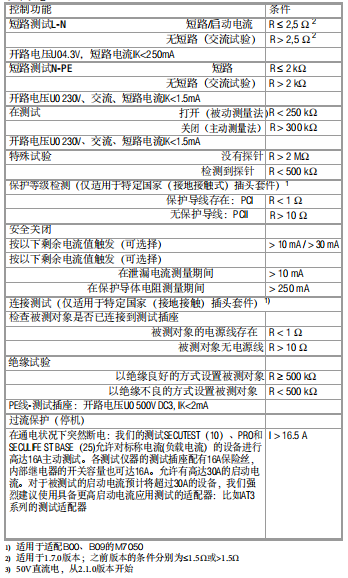

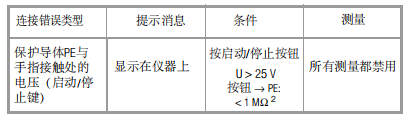

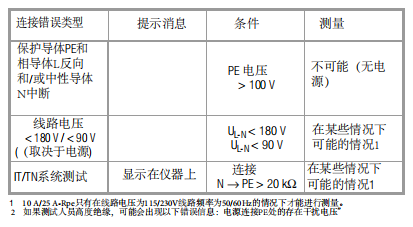

如果滿足下表中的條件，設備會自動識別電源連接錯誤。用戶會被告知錯 誤的類型，并在發生危險時禁用所有測量功能。

被測對象接線及條件分析

根據測量結果或被測對象的連接方式，在開始測量之前會檢查并顯示以下?tīng)顟B(tài)。

參數參考范圍：

出線電壓                            230 V AC ±0.2%

出線頻率                            50 Hz ±2 Hz

波形

正弦波（有效值與糾正值之間的偏差<0.5%）

環境溫度 +23 °C ±2 K

相對濕度                            40 … 60%

負載電阻                            線性

標稱使用范圍

標稱出線電壓                     100 V … 240 V AC

標稱出線頻率                      50 Hz ... 400 Hz

出線電壓波形                      正弦波0 °C …

溫度                                     + 40 °C

環境條件

儲存溫度                             – 20 °C … + 60 °C

相對濕度                             最大75%, 沒有凝結的情況

海拔                                    最高 2000 m

收納地點                             室內，除了某些特定的環境條件

電源

電氣系統                              TN, TT or IT

出線電壓                              100 V … 240 V AC

出線頻率                              50 Hz ... 400 Hz

功耗                                     200 mA 測試: 大約 32 VA 10 A 測試: 大約105 VA 25 A 測試: 大約 280 VA

測試插座供電 (功能測試)     最大連續為3600 VA, 電源僅通過儀表，開 關容量 16A 電阻負載; 電流 > 16 A AC 請 使用適配器 AT3-IIS32 (Z745X)

電氣安全                              根據 IEC 61010-1/EN 61010-1/ VDE 0411-1 230 V

標稱電壓                              2.3 kV AC 50 Hz or 3.3 kV DC

測試電壓                              (電源回路 / 測試插座對電源PE 端子, USB,  手指點觸, 表筆, 測試插座)

測量類別                              250 V CAT II

污染等級                              2

斷電安全                              被測對象差動電流 > 10 mA,  斷電時間: < 500 ms,  也可設置為 > 30 mA 下面情況中表筆所帶電流:  – 漏電流測試: > 10 mA~/< 500 ms – 保護導體電阻測試: > 250 mA~/< 1 ms 連續電流I > 16,5 A

保險絲參數                          電源保險絲:                每臺2顆 FF 500V/16A

                                            表筆保險絲:                 M 250V/250mA

                                            SECUTEST BASE10/PRO/ SECULIFE ST BASE: 附加(適配G01)  10 A RPE 測試電流 每臺1顆FF 500V/16A

Bluetooth? 2.1 + EDR 數據接口 (僅限SECUTEST PRO BT comfort 或適配 M01)

USB 數據接口

類型                                        USB 從端與PC 連接

類型                                        2 個USB 數據輸入接口*  配有HID-Boot 接口,  用于U盤進行數據備份,  用于U盤保存數據，如bmp文件,  連接打印機*

從固件1.6.0版本開始：在遠程操作模式下，測試儀器可以通過 USB從屬數據接口進行控制。

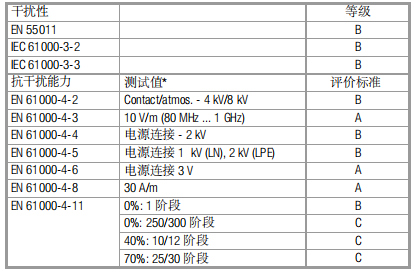

電磁兼容性

產品標準                                  DIN EN 61326-1:2013

                                                DIN EN 61326-2-2:2013

機械設計

顯示器                                    4.3" 彩顯 (9.7 x 5.5 cm),  背光, 480 x 272 像素， 24位色深, (真彩)

觸摸屏                                    僅限SECUTEST PRO/SECULIFE ST BASE(25) 或 者適配 E01(具備觸摸功能)

尺寸                                        長 x 寬 x 高: 295 x 145 x 150 mm  帶把高度: 170 mm

重量                                        SECUTEST BASE(10)/PRO: 大約 2.5 kg SECULIFE ST BASE25: 大約4.0 kg

保護                                        外殼: IP 40  測試插座: IP 20 ，符合 DIN VDE 0470,  part 1/EN 60529,  SECULIFE ST BASE(25): 外殼具備抗菌性，符合 JIS-Standard Z 2801:2000

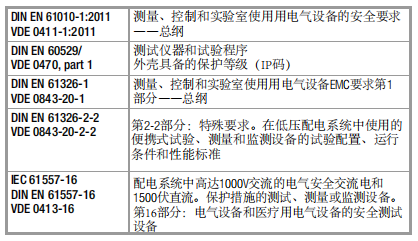

試驗儀器的制造和測試所依據的規定和標準:
